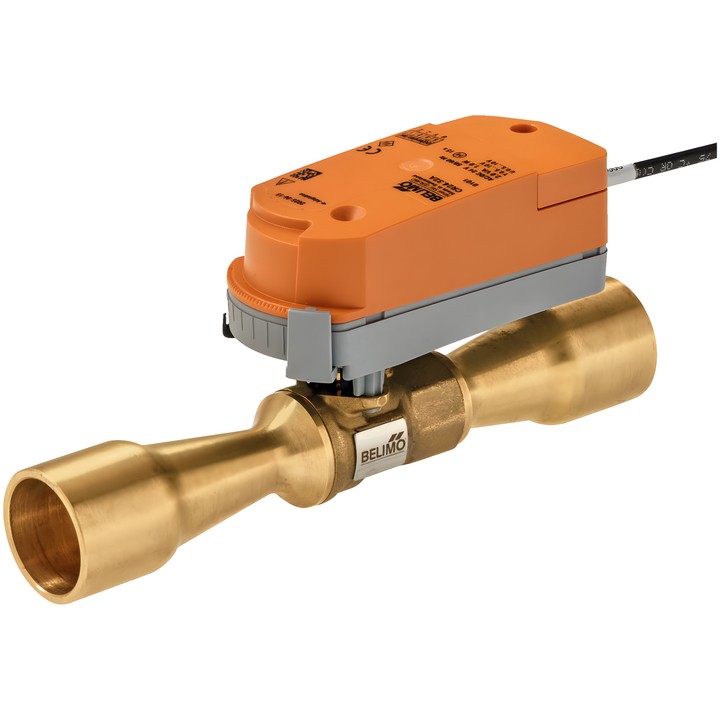

Belimo X8028M.1A323 - vanne de régulation à deux voies pour fluides frigorigènes

Belimo X8028M.1A323 – vanne de régulation

Vanne de régulation à deux voies destinée à réguler le débit des fluides frigorigènes. La documentation indique qu’elle convient aux fluides frigorigènes de classe de sécurité A3 (ISO 817), ainsi qu’aux fluides CFC, HFC, HFO et R290. En cas d’utilisation avec des fluides frigorigènes inflammables, l’utilisateur doit vérifier l’adéquation du produit à l’installation concernée.

Caractéristiques et paramètres principaux

• Kvs: 1.2 m³/h; PN 50.
• Raccordement : manchon intérieur à souder ODF 28-28 mm.
• Alimentation : AC/DC 24 V ; commande modulante, plage de fonctionnement Y 0.5...10 V et signal de retour de position U 0.5...10 V.
• Consommation électrique en fonctionnement et en position de repos : 0.3 W ; pour le dimensionnement des câbles : 0.6 VA. Raccordement électrique : câble 3 m, 4x 0.34 mm².
• Temps de course du moteur : 15 s / 90° ; caractéristique de débit à pourcentage égal (VDI/VDE 2173).
• Pression de service admissible ps : 5000 kPa ; pression différentielle maximale ∆pmax : 3500 kPa.
• Température du fluide : -20...70°C [-4...158°F] ; avec ZCQ-E : 70...120°C [158...248°F]. Température ambiante : -30...60°C [-22...140°F], sans rayonnement.
• Étanchéité : étanche aux bulles d’air, taux de fuite A (EN 12266-1).
• Corps : laiton CW617N ; élément d’obturation : acier inoxydable AISI 316L.
• Indice de protection IEC/EN IP40 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Montage de la position verticale à la position horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas n’est pas autorisé.
