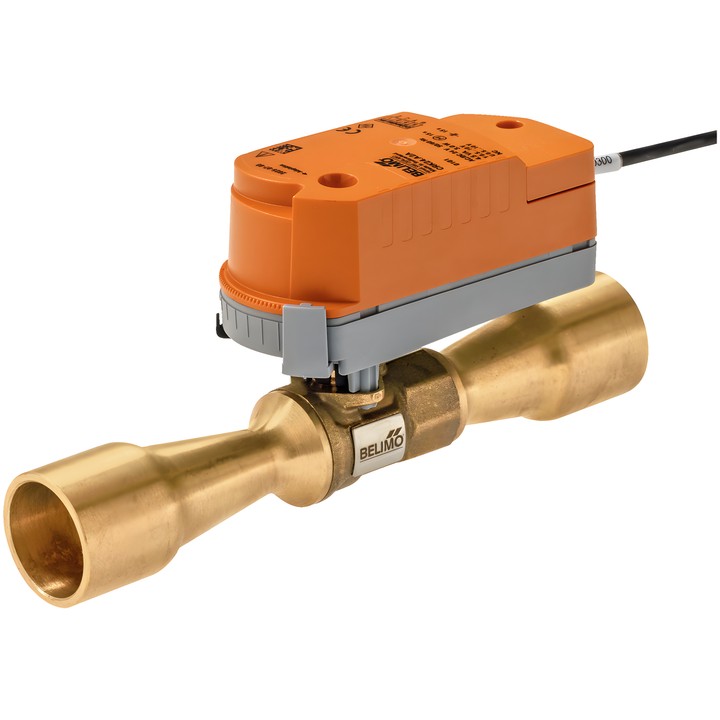

Belimo X8035M.2AA2A - vanne de régulation 2 voies pour fluides frigorigènes

Belimo X8035M.2AA2A – caractéristiques techniques

Vanne de régulation 2 voies à caractéristique linéaire en pourcentage égal (VDI/VDE 2173), conçue pour réguler le débit des fluides frigorigènes. La fiche technique indique son utilisation avec les fluides frigorigènes HFC et HFO ainsi qu’avec ceux de classe de sécurité A2L (ISO 817).

• Kvs : 4.8 m³/h ; PN 50 ; pression de service admissible ps : 5000 kPa ; pression différentielle maximale ∆pmax : 3500 kPa.
• Raccordements : emboîtements intérieurs à braser ODF 35-35 mm.
• Alimentation : AC/DC 24 V ; plage du signal de commande Y : 0.5...10 V ; signal de retour U : 0.5...10 V.
• Consommation en fonctionnement : 2.5 W ; en position de repos : 0.5 W ; pour le dimensionnement des câbles : 5 VA.
• Temps de course du moteur : 15 s / 90° ; temps de course de la fonction de sécurité : 15 s / 90° ; fermeture de sécurité avec SuperCap.
• Température du fluide : -20...70°C [-4...158°F] ; avec ZCQ-E : 70...120°C [158...248°F]. Température ambiante : -30...50°C [-22...122°F], sans rayonnement.
• Étanchéité : absence de bulles d’air, classe d’étanchéité A (EN 12266-1).
• Corps : laiton CW617N ; élément obturateur : acier inoxydable AISI 316L.
• Câble d’alimentation et de commande : 3 m, 4x 0.34 mm² ; indice de protection IEC/EN IP40 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Montage de la position verticale à la position horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit. Le débit est possible dans les deux sens.
