Belimo X8042M.3B323 - vanne de régulation 2 voies pour fluides frigorigènes

Belimo X8042M.3B323 – vanne de régulation

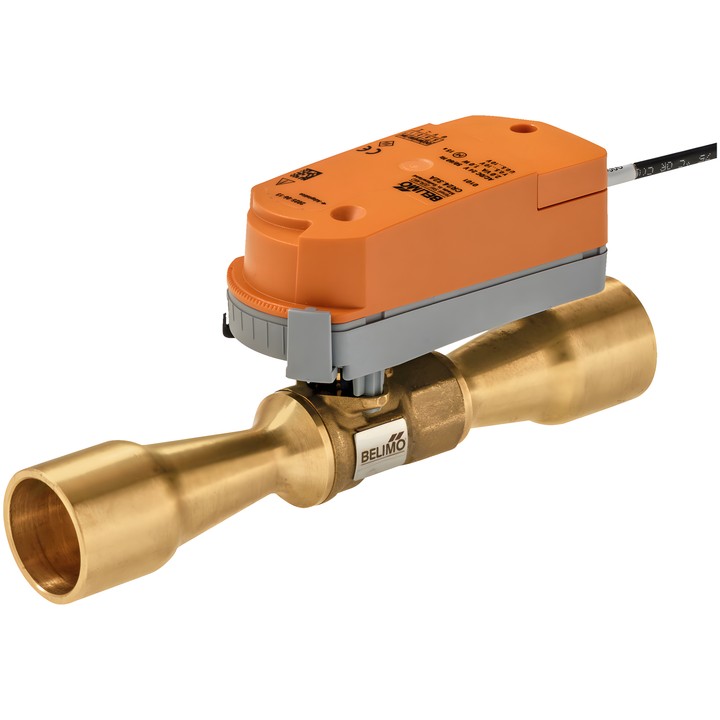

Vanne de régulation 2 voies à caractéristique à pourcentage égal (VDI/VDE 2173), conçue pour réguler le débit de fluide frigorigène. Le robinet à boisseau sphérique est positionné par un servomoteur rotatif.

Caractéristiques et spécifications principales

• Kvs : 8 m³/h ; raccord : manchon femelle à braser ODF 42-42 mm ; PN 50.
• Alimentation : AC/DC 24 V ; commande modulante, plage de fonctionnement Y 0.5...10 V et signal de recopie U 0.5...10 V.
• Consommation électrique en fonctionnement et en position de repos : 0.3 W ; pour le dimensionnement des câbles : 0.6 VA. Raccordement électrique : câble 3 m, 4x 0.34 mm².
• Temps de course du moteur : 15 s / 90° ; différence de pression maximale ∆pmax : 3500 kPa.
• Température du fluide : -20...70°C [-4...158°F] ; avec ZCQ-E : 70...120°C [158...248°F]. Température ambiante : -30...60°C [-22...140°F], sans rayonnement.
• Étanchéité : étanche aux bulles d’air, taux de fuite A (EN 12266-1). Indice de protection IEC/EN IP40 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Corps : laiton CW617N ; élément obturateur : acier inoxydable AISI 316L.
• Position de montage autorisée : de la verticale à l’horizontale par rapport à la tige ; le montage avec la tige dirigée vers le bas est interdit. Le débit est possible dans les deux sens.

La vanne convient aux fluides frigorigènes de classe de sécurité A3 (ISO 817), ainsi qu’aux fluides CFC, HFC, HFO et R290. Pour les applications avec des fluides frigorigènes inflammables, l’utilisateur doit vérifier l’adéquation du produit pour chaque application spécifique.
