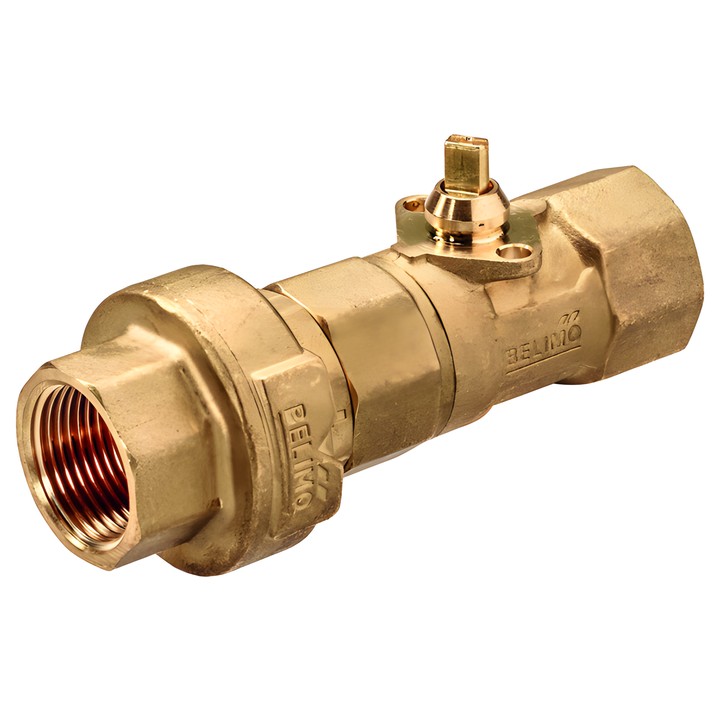

Belimo C215QFL-E - Vanne à boisseau sphérique 2 voies avec limiteur de débit PI

Belimo C215QFL-E – vanne à boisseau sphérique avec limiteur de débit PI

Vanne 2 voies pour installations hydrauliques en circuit fermé, conçue pour la commande Ouvert/Fermé des circuits d’eau de ventilo-convecteurs et de plafonds rafraîchissants. La vanne est actionnée par un servomoteur rotatif piloté par un signal Ouvert/Fermé.

Caractéristiques et paramètres principaux

• Raccordement : filetage femelle DN 15, Rp 1/2" selon ISO 7-1.
• Débit nominal V'nom : 650 l/h (0.18 l/s; 0.65 m³/h).
• PN 25 ; fluide : eau ; température du fluide : 2...60°C [36...140°F].
• Pression différentielle : 20...280 kPa ; 50 kPa recommandé pour garantir un fonctionnement silencieux.
• Pression de fermeture ∆ps : 520 kPa.
• Le limiteur intégré maintient un débit volumique constant pour une pression différentielle de 20...280 kPa lorsque la vanne est ouverte à 90°.
• Fuites admissibles : étanche aux bulles, classe d’étanchéité A (EN 12266-1).
• Corps et axe : laiton ; élément de fermeture : laiton chromé.

Consignes de montage

Position de montage autorisée : de la verticale à l’horizontale par rapport à la tige. Ne pas monter la vanne avec l’axe orienté vers le bas. Le sens du débit doit correspondre à la flèche sur le corps. L’installation sur la conduite de retour est recommandée.
