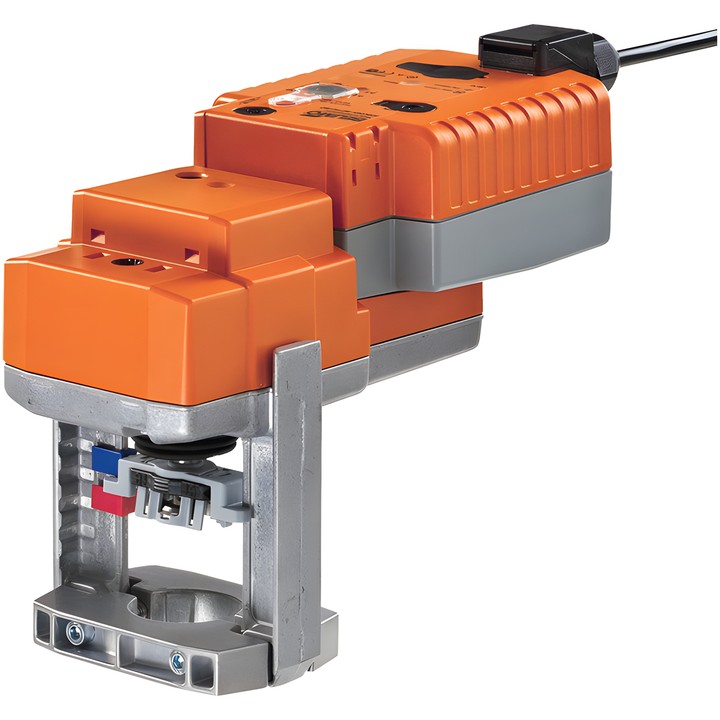

Belimo NVK24A-SZ-TPC - servomoteur linéaire pour vannes à siège

Belimo NVK24A-SZ-TPC

Servomoteur linéaire analogique pour vannes à siège à 2 et 3 voies, destiné aux systèmes fixes de chauffage, ventilation et climatisation. En cas de coupure de l’alimentation, il utilise l’énergie stockée dans les condensateurs pour amener la vanne en position de sécurité.

Caractéristiques et paramètres principaux

• Force de poussée : 1000 N ; course : 20 mm.
• Tension nominale : AC/DC 24 V ; plage de fonctionnement de l’alimentation : AC 19.2...28.8 V / DC 21.6...28.8 V.
• Plage de fonctionnement Y : 0.5...10 V ; signal de retour U : 0.5...10 V.
• Position de sécurité (POP) réglée par une molette dans la plage 0...100%, par pas de 10% ; durée de maintien de l’alimentation (PF) : 2 s.
• Temps de course du moteur : 150 s / 20 mm ; temps de course de la fonction de sécurité : 35 s / 20 mm.
• Consommation électrique en fonctionnement : 2.5 W ; au repos : 1.5 W ; puissance nominale : 6 VA.
• Raccordement de l’alimentation / de la commande : bornes avec câble de 1 m, 4x 0.75 mm², borne 4 mm².
• Manœuvre manuelle par bouton-poussoir ; adaptation de la plage de course manuelle ou automatique après la première mise en service.
• Indice de protection du boîtier : IP54 ; température ambiante : 0...50°C.

Le servomoteur se monte directement sur la vanne à siège à l’aide d’une bride profilée. Les condensateurs du servomoteur fourni sont entièrement déchargés ; ils doivent être chargés pendant environ 20 s avant la mise en service.
