Belimo NVKC24A-SZ-TPC - servomoteur linéaire analogique pour vannes à soupape

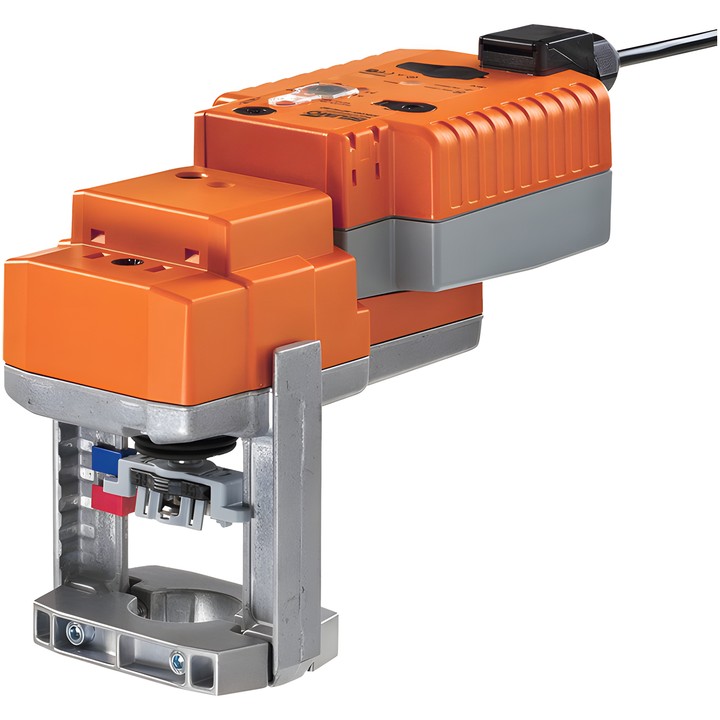

Servomoteur Belimo NVKC24A-SZ-TPC

Servomoteur linéaire analogique pour vannes à soupape 2 et 3 voies. En fonctionnement normal, il positionne la vanne en fonction du signal de commande et charge les condensateurs intégrés. En cas de coupure de l’alimentation, l’énergie stockée dans les condensateurs permet de placer la vanne dans la position de sécurité définie.

Caractéristiques et paramètres principaux

• Force de poussée : 1000 N ; course : 20 mm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de fonctionnement Y : 0.5...10 V ; signal de retour U : 0.5...10 V.
• Temps de course du moteur : 35 s / 20 mm ; temps de course de la fonction de sécurité : 35 s / 20 mm.
• Position de sécurité (POP) réglable à l’aide du bouton rotatif dans une plage de 0...100%, par incréments de 10% ; durée de maintien de l’alimentation (PF) réglée en usine : 2 s.
• Puissance consommée en fonctionnement : 4.5 W ; au repos : 1.5 W ; puissance nominale : 9 VA.
• Raccordement de l’alimentation / commande : bornes avec câble de 1 m, 4x 0.75 mm², borne de 4 mm².
• Catégorie de protection du boîtier IEC/EN : IP54 ; indice de protection NEMA/UL : NEMA 2.
• Commande manuelle par bouton-poussoir ; indicateur mécanique de position, course 5...20 mm.

Le servomoteur est destiné aux systèmes fixes de chauffage, de ventilation et de climatisation. Les condensateurs de l’appareil livré sont entièrement déchargés ; ils doivent être chargés pendant environ 20 s avant la mise en service.
