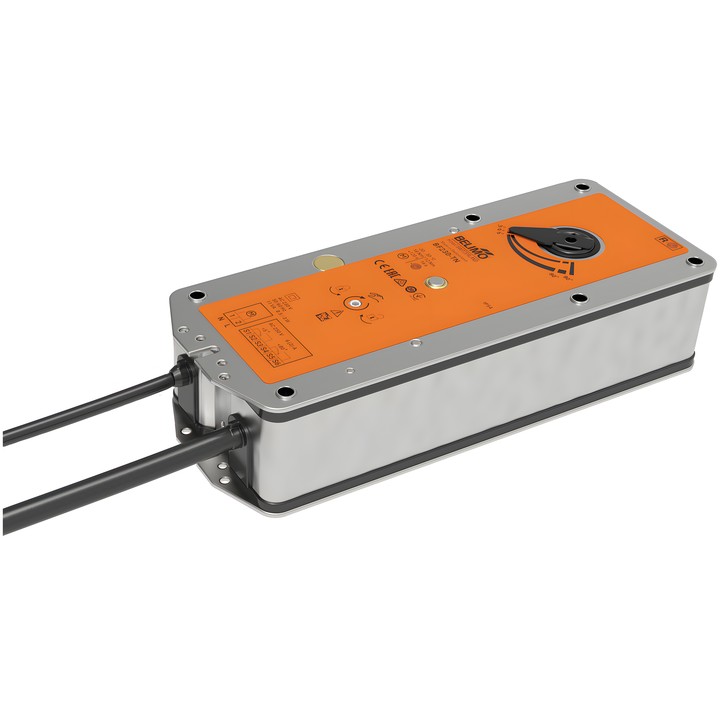

Belimo BF230 – servomoteur pour clapets coupe-feu
BF230 est un servomoteur à ressort de rappel pour clapets coupe-feu et de désenfumage 90° dans les installations de ventilation et de climatisation. Pendant le fonctionnement du moteur, le clapet passe en position de service et le ressort est tendu. En cas de coupure de l’alimentation, l’énergie du ressort amène le clapet en position de sécurité.
Caractéristiques principales
- Couple moteur : 18 Nm ; couple de la fonction de sécurité : 12 Nm.
- Tension nominale : AC 230 V, 50/60 Hz ; plage de tension : AC 198...264 V.
- Commande Fermer/Ouvrir ; sens de déplacement du moteur sélectionné par le montage L/R.
- Temps de fonctionnement du moteur : <120 s / 90° ; temps de fonctionnement de la fonction de sécurité : 16 s @ 20°C.
- Contacts auxiliaires : 2x SPDT, points de commutation 5° / 80° ; indicateur mécanique de position.
- Consommation pendant le mouvement : 8 W ; en position de repos : 3 W ; puissance de dimensionnement : 12.5 VA.
- Raccordement mécanique : raccord à emboîtement de forme 12x12 mm, arbre creux non traversant. Angle de rotation maximal : 95°.
- Commande manuelle avec butée de position ; indice de protection IP54 et classe de protection IEC/EN II, isolation renforcée.
- Raccordement de l’alimentation et de la commande : câble 1 m, 2x 0.75 mm² (sans halogène) ; raccordement des contacts auxiliaires : câble 1 m, 6x 0.75 mm² (sans halogène).
Inclus : manivelle, indicateur, capot de protection et insert à emboîtement de forme 12/10 mm.
