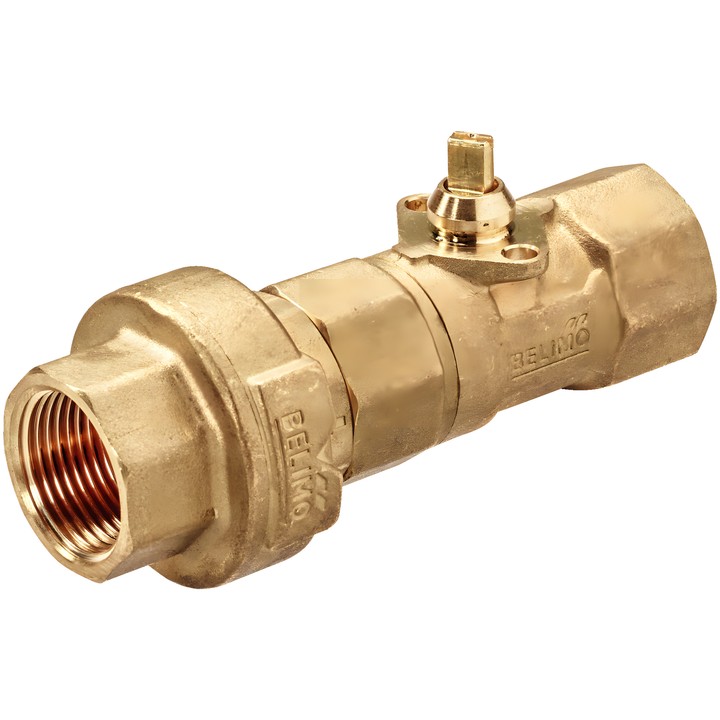

Belimo C215QFL-D - Vanne à boisseau sphérique 2 voies avec limiteur de débit PI

Belimo C215QFL-D – vanne avec limiteur de débit PI

Vanne à boisseau sphérique 2 voies destinée aux circuits d’eau fermés. Le limiteur intégré maintient un débit constant lorsque la vanne est ouverte à un angle de 90° et que la pression différentielle est de 20...280 kPa.

Principales caractéristiques techniques

• Type : C215QFL-D ; DN 15 ; PN 25.
• Raccordement : filetage femelle Rp 1/2" selon ISO 7-1.
• Débit nominal V'nom : 470 l/h (0.13 l/s ; 0.47 m³/h).
• Fluide : eau ; température du fluide : 2...60°C [36...140°F].
• Pression différentielle : 20...280 kPa ; pression de fermeture ∆ps : 520 kPa.
• Pression différentielle recommandée pour un fonctionnement silencieux : 50 kPa.
• Étanchéité : étanche aux bulles d’air, classe d’étanchéité A (EN 12266-1).
• Angle de rotation : 90° ; la vanne s’ouvre dans le sens antihoraire et se ferme dans le sens horaire.

Montage et application

La vanne est conçue pour la régulation tout ou rien côté eau des ventilo-convecteurs et des plafonds rafraîchissants. Montage autorisé : de la position verticale à la position horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas est interdit. Respecter le sens du débit indiqué par la flèche sur le corps.
