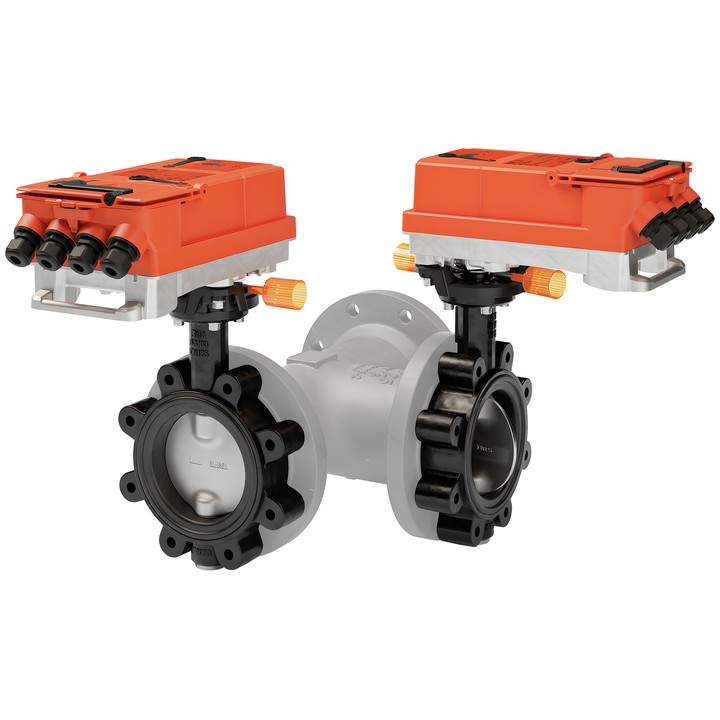

Belimo D7150WL/BAC - vanne papillon 3 voies avec servomoteurs DN 150

Belimo D7150WL/BAC – données produit

L’ensemble comprend deux vannes papillon et deux servomoteurs, livrés séparément pour un montage sur un té. Le té n’est pas inclus dans l’ensemble et doit être commandé séparément. Le produit est destiné au mélange, à la répartition, à la commutation et à la régulation du débit côté eau dans les installations fixes de chauffage, ventilation et climatisation.

Caractéristiques principales

• Version 3 voies, DN 150, raccordement à brides, PN 16.
• Kvs 380 m³/h ; Kvmax 1380 m³/h.
• Fluide : eau ou eau additionnée de max. 50 % vol. de glycol ; température du fluide -20...120°C [-4...248°F].
• Pression différentielle maximale ∆pmax 300 kPa ; pression de fermeture 1200 kPa.
• Couple du servomoteur 90 Nm ; tension nominale AC 24...240 V / DC 24...125 V ; temps de course 35 s / 90°.
• Commande communicante BACnet MS/TP, Modbus RTU et MP-Bus, ainsi que commande conventionnelle.
• Caractéristique de débit : à pourcentage égal pour un angle d’ouverture de 0...60% et en forme de S pour 0...100% ; une caractéristique linéaire peut être configurée avec Belimo Assistant 2.
• Étanchéité A (EN 12266-1) ; indice de protection IP66/67.

Pour le fonctionnement 3 voies, le signal de commande de l’un des deux servomoteurs doit être configuré comme inversé. Le té DN 150 ZD7150 est indiqué dans la documentation comme accessoire à commander séparément.
