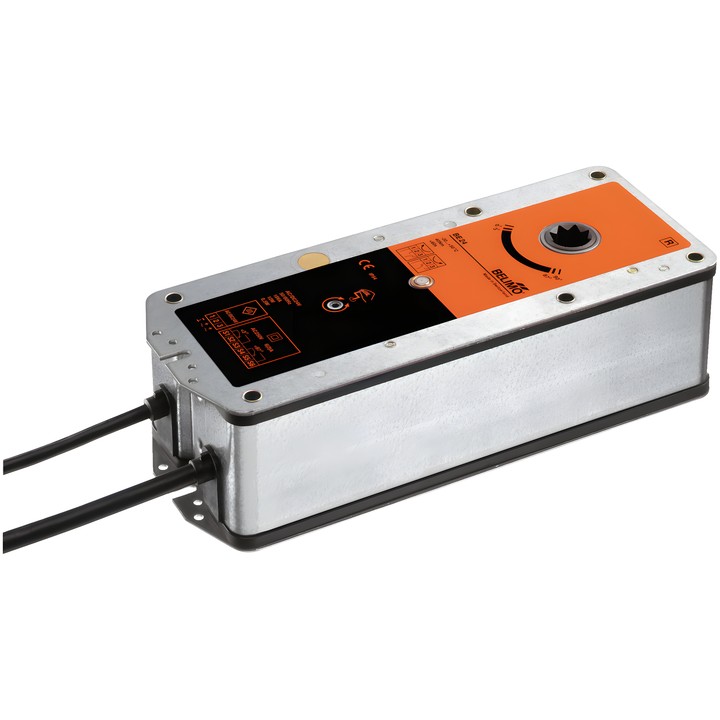

Belimo BE24 - servomoteur pour clapets de désenfumage

Belimo BE24 – servomoteur pour clapets de désenfumage

Servomoteur avec commande tout-ou-rien Fermer/Ouvrir et indicateur mécanique de position. Le sens du mouvement peut être sélectionné par un montage à gauche/à droite.

Principales données techniques

• Couple : 40 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Durée de course du moteur : <60 s / 90° ; angle de rotation : max. 100°.
• Puissance absorbée : 12 W en mouvement, 0.5 W en position de repos ; 18 VA pour le dimensionnement des câbles.
• Contacts auxiliaires : 2x SPDT, points de commutation 3° / 87°.
• Raccordement mécanique : liaison par forme 14x14 mm, axe creux traversant.
• Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm², FRNC (sans halogène) ; raccordement des contacts auxiliaires : câble 1 m, 6x 0.75 mm², FRNC (sans halogène).
• Réglage manuel à l’aide d’une manivelle ; manivelle, indicateur et sac de protection inclus.
• Indice de protection : IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Le fabricant du clapet adapte le servomoteur au clapet de désenfumage et l’y monte. Les deux contacts auxiliaires intégrés doivent être utilisés soit à la tension secteur, soit à la très basse tension de sécurité ; la combinaison de ces types de tension n’est pas autorisée.
