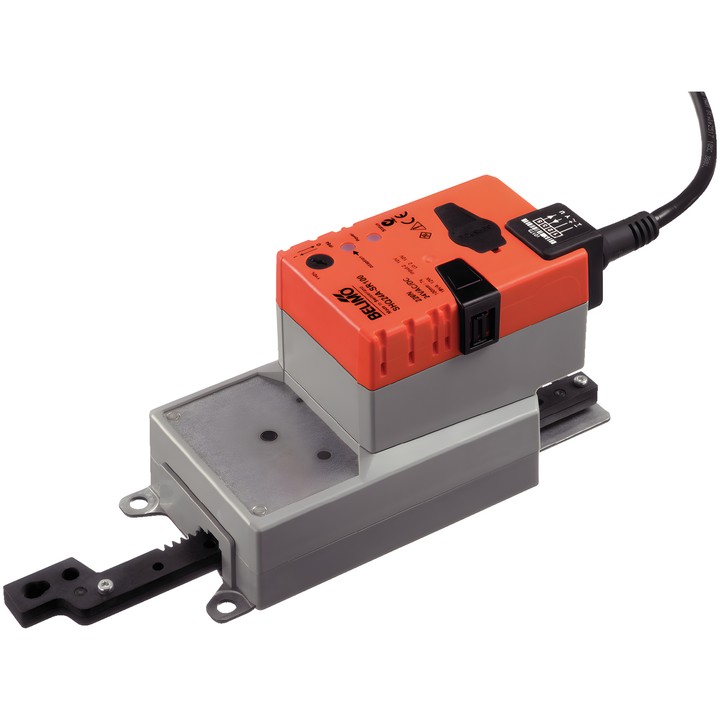

Belimo SHQ24A-SR100 – servomoteur linéaire

Servomoteur linéaire modulant pour la régulation de registres et de vannes à opercule dans les installations techniques des bâtiments. Selon la fiche technique, il est prévu pour des registres d’air d’une surface allant jusqu’à env. 1.3 m².

Caractéristiques principales

• Force du servomoteur : 200 N ; alimentation : AC/DC 24 V, 50/60 Hz.
• Commande modulante : 2...10 V ; signal de retour de position : 2...10 V.
• Course : 100 mm ; max. 100 mm, réglable par incréments de 20 mm, avec une course minimale admissible de 40 mm.
• Temps de déplacement du moteur : 7 s / 100 mm.
• Consommation pendant le déplacement : 13 W ; en position de repos : 2 W ; pour le dimensionnement des câbles : 23 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Sens de déplacement sélectionnable par commutateur ; commande manuelle par bouton-poussoir avec possibilité de verrouillage.
• Adaptation de la plage de réglage manuelle et automatique lors de la première mise sous tension.
• Indice de protection IEC/EN IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...40°C [-22...104°F].
