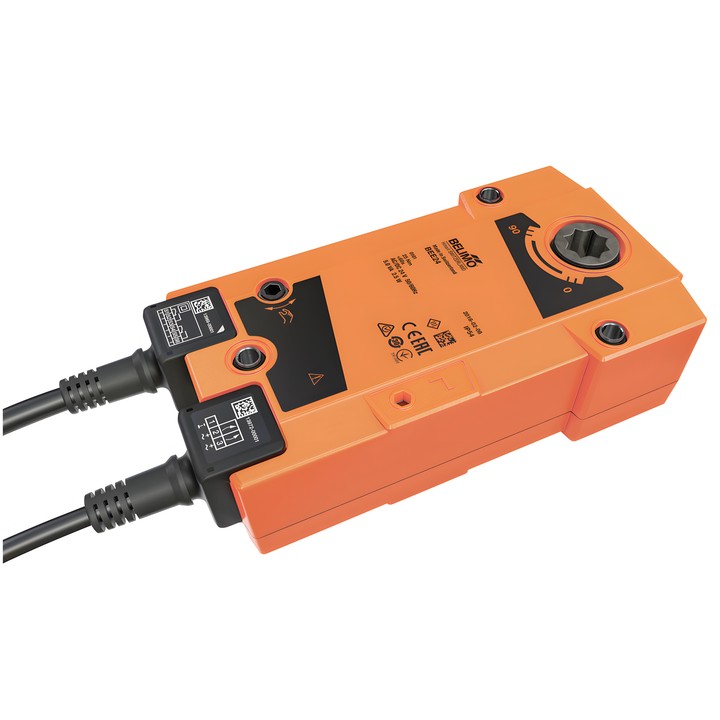

Belimo BEE24 - servomoteur pour clapets coupe-feu

Belimo BEE24 – servomoteur pour clapets coupe-feu

Servomoteur avec commande Fermer/Ouvrir à deux fils, verrouillage mécanique de la position de sécurité Safety Position Lock™ et indicateur de position.

Caractéristiques principales

• Couple du moteur : 25 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Temps de course du moteur : <60 s / 90° ; angle de rotation maximal : 95°.
• Contacts auxiliaires : 2x SPDT ; points de commutation : 5° / 80°.
• Raccordement par forme de 12x12 mm, arbre creux traversant.
• Puissance absorbée en mouvement : 2.5 W ; au repos : 0.1 W ; pour le dimensionnement du câble : 5 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 3x 0.75 mm², FRNC (sans halogène) ; raccordement des contacts auxiliaires : câble de 1 m, 6x 0.75 mm², FRNC (sans halogène).
• Indice de protection : IP54 ; température ambiante : -30...55°C [-22...131°F].
• Le sens de déplacement est déterminé par le mode de montage ; commande manuelle par manivelle.

Fourni avec : manivelle, indicateur de position et sac de protection. Selon la documentation, le fabricant du clapet adapte le servomoteur et le monte sur le clapet ; il est livré directement aux fabricants de clapets de sécurité.
