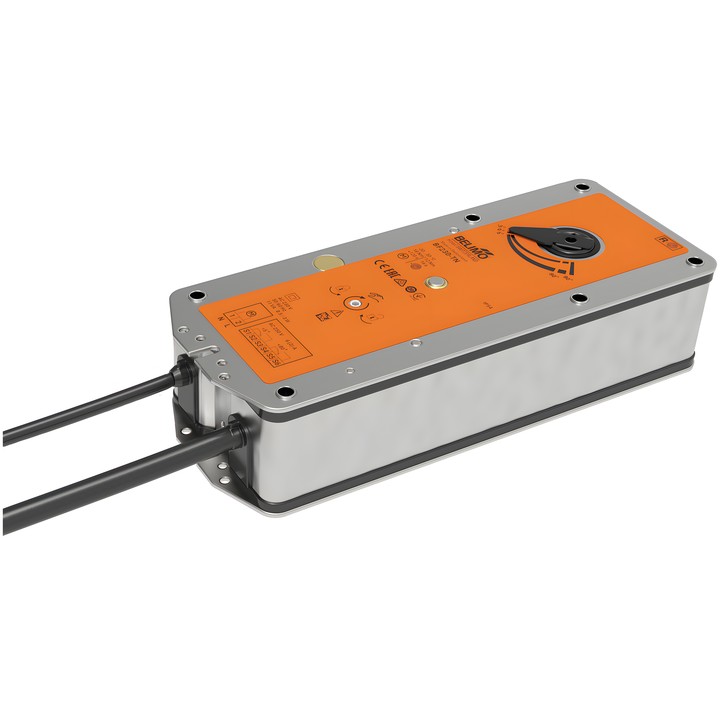

Belimo BF230-C134
Servomoteur à ressort de rappel pour clapets coupe-feu et de désenfumage à 90° dans les systèmes de ventilation et de climatisation. En fonctionnement, l’entraînement place le clapet en position de fonctionnement et tend le ressort de rappel. En cas de coupure de l’alimentation, le ressort place le clapet en position de sécurité.
Caractéristiques principales
- Tension nominale : AC 230 V ; plage de tension : AC 198...264 V ; fréquence : 50/60 Hz.
- Commande : Fermer/Ouvrir.
- Couple moteur : 20 Nm ; couple de la fonction de sécurité : 20 Nm (voir durée de vie).
- Temps de course du moteur : <60 s / 90° ; temps de course de la fonction de sécurité : <30 s @ 20°C.
- Angle de rotation : max. 95°.
- Contacts auxiliaires : 2x SPDT ; points de commutation : 5° / 80°.
- Raccordement mécanique : liaison par forme 12x12 mm, arbre creux non traversant.
- Consommation pendant le mouvement : 8 W ; à l’arrêt : 3 W ; puissance de dimensionnement : 12.5 VA.
- Raccordement de l’alimentation et de la commande : câble de 1 m, 2x 0.75 mm², sans halogène ; raccordement des contacts auxiliaires : câble de 1 m, 6x 0.75 mm², sans halogène.
- Indice de protection : IP54.
Le sens de déplacement du moteur peut être choisi par un montage G/D. Le servomoteur dispose d’un réglage manuel avec butée et d’un indicateur mécanique de position.
Le fabricant du clapet adapte le servomoteur et le monte sur le clapet ; conformément à la fiche technique, il est fourni directement aux fabricants de clapets de sécurité.
