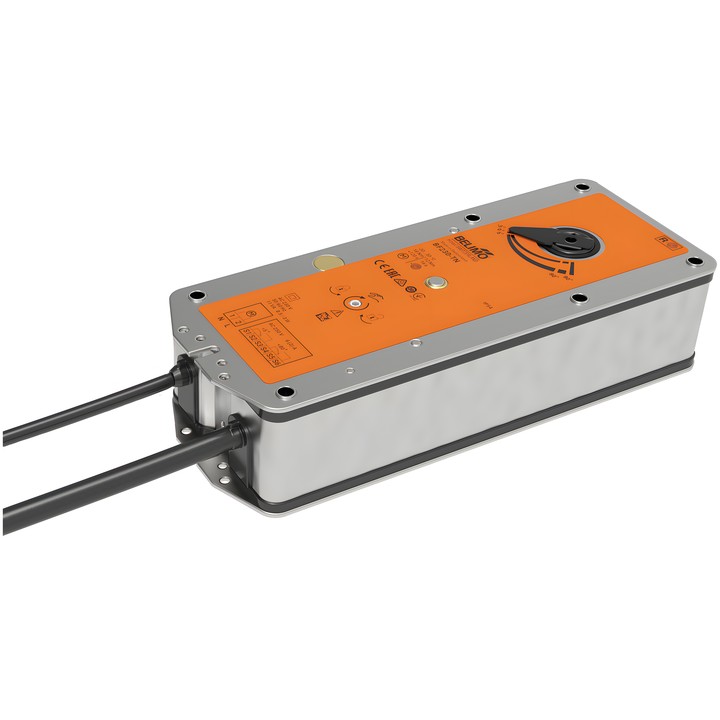

Belimo BF230/300 – servomoteur pour clapets coupe-feu
Servomoteur à rappel par ressort pour clapets coupe-feu et de désenfumage à 90° dans les systèmes de ventilation et de climatisation. En fonctionnement, le moteur place le clapet en position de service et tend le ressort de rappel. Une coupure de l’alimentation fait revenir le clapet en position de sécurité grâce à l’énergie du ressort.
Caractéristiques principales
- Tension nominale : AC 230 V, 50/60 Hz ; commande Fermeture/Ouverture.
- Couple moteur : 18 Nm ; couple de la fonction de sécurité : 12 Nm.
- Temps de course du moteur : <120 s / 90° ; temps de course de la fonction de sécurité : 16 s @ 20°C.
- Angle de rotation : max. 95° ; sens de rotation du moteur sélectionné par le montage L/R.
- Raccordement mécanique : liaison par forme 12x12 mm, arbre creux non traversant.
- Deux contacts auxiliaires 2x SPDT avec points de commutation à 5° / 80° ; indicateur mécanique de position.
- Manœuvre manuelle avec butée de position.
- Puissance absorbée pendant le mouvement : 8 W ; à l’arrêt : 3 W ; puissance de dimensionnement des câbles : 12.5 VA.
- Raccordement de l’alimentation et de la commande : câble 3 m, 2x 0.75 mm² ; raccordement des contacts auxiliaires : câble 3 m, 6x 0.75 mm². Câbles sans halogène.
- Indice de protection : IP54 ; classe de protection IEC/EN II, isolation renforcée.
Inclus : manivelle, indicateur, capot de protection et insert pour liaison par forme 12/10 mm. Le servomoteur est monté sur le clapet par le fabricant du clapet coupe-feu.
