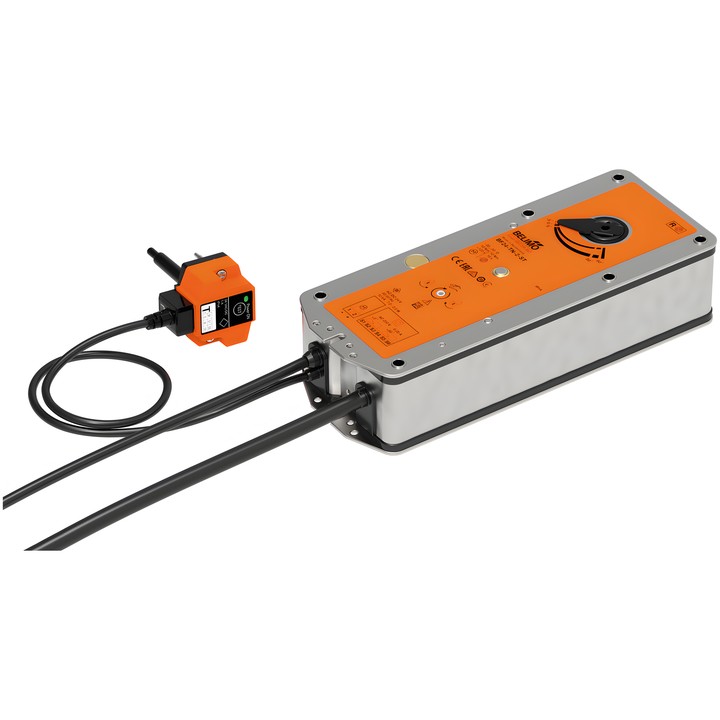

Servomoteur Belimo BF24-TN-2-ST
Servomoteur à rappel par ressort pour clapets coupe-feu et de désenfumage 90° dans les installations de ventilation et de climatisation. Le déclencheur thermoélectrique BAT possède des fusibles thermiques qui réagissent à une température de 72°C à l’intérieur et à l’extérieur du conduit. En cas de coupure de l’alimentation, le ressort amène le clapet en position de sécurité.
Principales caractéristiques techniques
- Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
- Commande : Fermer/Ouvrir ; couple moteur : 18 Nm ; couple de la fonction de sécurité : 12 Nm.
- Temps de course du moteur : <120 s / 90° ; temps de course de la fonction de sécurité : 16 s @ 20°C.
- Puissance absorbée en fonctionnement : 7 W ; en position de repos : 2 W ; pour le dimensionnement des câbles : 10 VA.
- Contacts auxiliaires : 2x SPDT, points de commutation 5° / 80°.
- Raccordement mécanique : liaison de forme 12x12 mm, axe creux traversant.
- Raccordement de l’alimentation et de la commande : câble avec fiche de raccordement 1 m, 2x 0.75 mm², FRNC (sans halogène) ; raccordement des contacts auxiliaires : câble avec fiche de raccordement 1 m, 6x 0.75 mm², FRNC (sans halogène).
- Sens de déplacement du moteur sélectionnable par montage G/D ; réglage manuel avec butée ; indicateur mécanique de position.
- Indice de protection : IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
Inclus : manivelle, indicateur de position et sac de protection. Le servomoteur est adapté et monté sur le clapet par le fabricant du clapet ; selon la documentation Belimo, il est livré directement aux fabricants de clapets de sécurité.
