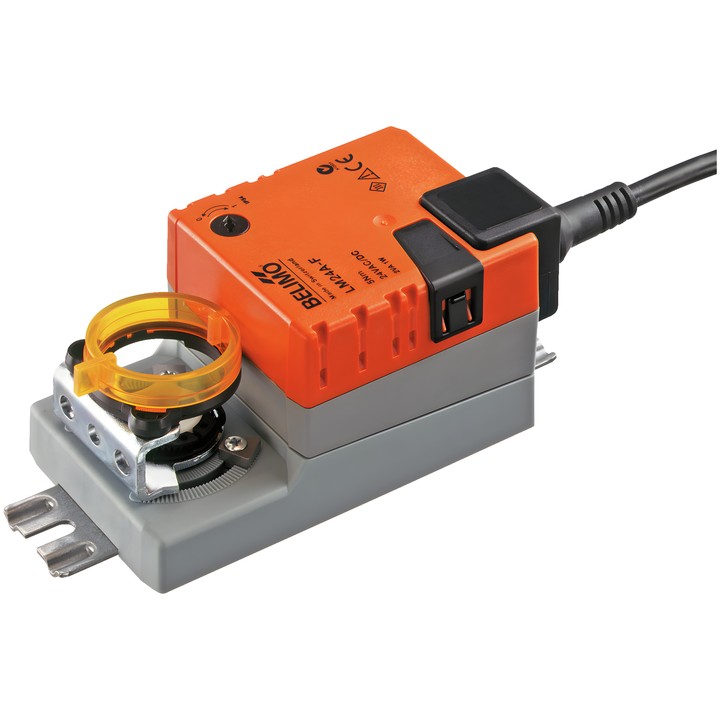

Belimo LM24A-F - servomoteur de clapet

Belimo LM24A-F – servomoteur de clapet

Servomoteur conçu pour le positionnement des clapets dans les installations techniques des bâtiments. Selon la documentation, il convient aux clapets d’air d’une surface allant jusqu’à env. 1 m².

Caractéristiques principales et données techniques

• Couple : 5 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Commande : Fermé/Ouvert, 3 points ; temps de course du moteur : 150 s / 90°.
• Angle de rotation : max. 95°, avec des limiteurs mécaniques réglables des deux côtés.
• Sens de mouvement sélectionné par le commutateur 0 (rotation vers la gauche) / 1 (rotation vers la droite).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur mécanique de position.
• Raccordement mécanique : raccord profilé 8x8 mm ; raccordement d’alimentation et de commande : câble de 1 m, 3x 0.75 mm².
• Consommation en fonctionnement : 1 W ; au repos : 0.2 W ; puissance de dimensionnement des câbles : 1.5 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
