Belimo BF24-TN/500 - servomoteur à ressort de rappel pour clapets coupe-feu

Belimo BF24-TN/500

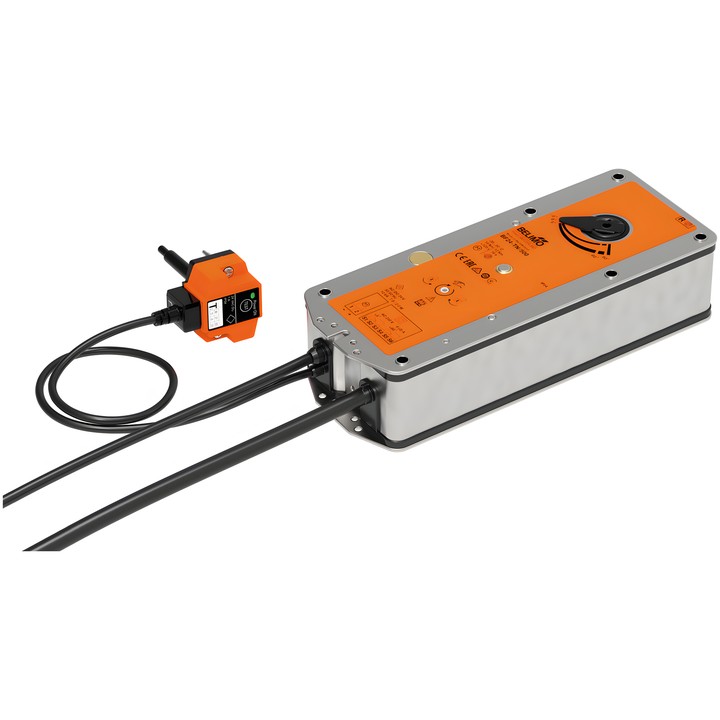

Servomoteur à ressort de rappel pour clapets coupe-feu et de désenfumage 90°, équipé d’un déclencheur thermoélectrique BAT (72°C). En cas de coupure de l’alimentation, le ressort place le clapet en position de sécurité.

Principales données techniques

• Alimentation : AC/DC 24 V, 50/60 Hz ; commande Fermer/Ouvrir.
• Couple moteur : 18 Nm ; couple de la fonction de sécurité : 12 Nm.
• Temps de course du moteur : <120 s / 90° ; temps de course de la fonction de sécurité : 16 s @ 20°C.
• Puissance consommée : 7 W en mouvement et 2 W en position de repos ; puissance de dimensionnement des câbles : 10 VA.
• Contacts auxiliaires : 2x SPDT, points de commutation 5° / 80°.
• Raccordement mécanique : liaison par forme 12x12 mm, arbre creux non traversant.
• Sens de déplacement du moteur sélectionné par montage G/D ; commande manuelle avec butée de position.
• Indice de protection : IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Câble d’alimentation/commande : 5 m, 2x 0.75 mm² (sans halogène) ; câble des contacts auxiliaires : 5 m, 6x 0.75 mm² (sans halogène).

Inclus : manivelle, indicateur de position, capot de protection et insert de liaison par forme 12/10 mm. Selon la documentation, le servomoteur est adapté et monté sur le clapet par le fabricant du clapet, puis fourni directement aux fabricants de clapets de sécurité.
