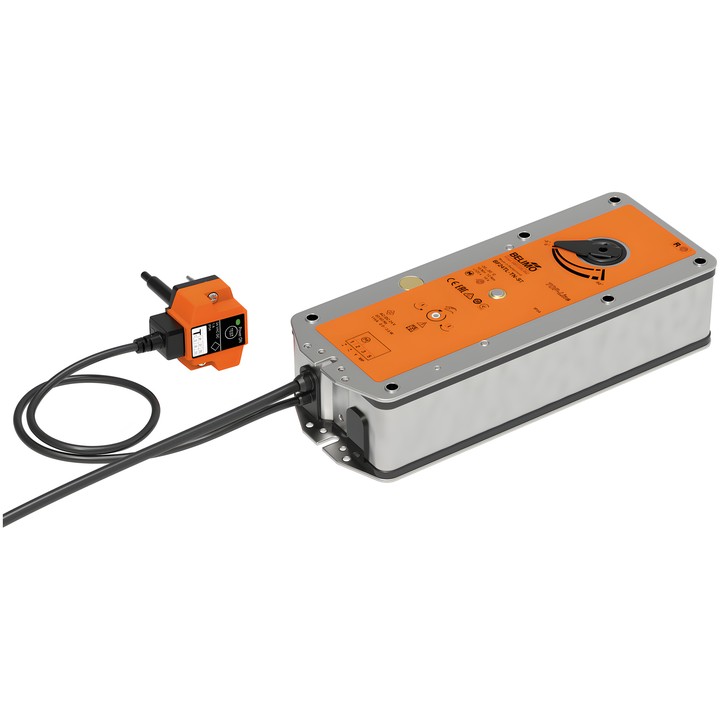

Belimo BF24TL-TN-ST
Servomoteur à rappel par ressort pour clapets coupe-feu et de désenfumage dans les installations de ventilation et de climatisation. En fonctionnement, le moteur place le clapet en position de service et tend le ressort de rappel. En cas de coupure d’alimentation ou de déclenchement du dispositif thermique, le ressort amène le clapet en position de sécurité.
Caractéristiques principales
- Couple moteur : 18 Nm ; couple de la fonction de sécurité : 12 Nm.
- Alimentation : AC/DC 24 V, 50/60 Hz ; consommation pendant le mouvement : 8 W, en position de repos : 3.5 W ; puissance de dimensionnement des câbles : 11 VA.
- Commande Fermer/Ouvrir avec interface de communication ; intégration à LONWORKS® ou au BELIMO MP-Bus via un module de communication et d’alimentation.
- Temps de course du moteur : <120 s / 90° ; temps de course de la fonction de sécurité : 16 s @ 20°C.
- Déclencheur thermoélectrique BAT : température de déclenchement du fusible sur les côtés extérieur et intérieur du conduit : 72°C.
- Raccordement mécanique : liaison par forme 12x12 mm, arbre creux non traversant ; sens de rotation du moteur sélectionnable par montage G/D.
- Commande manuelle avec butée de position et indicateur mécanique de position.
- Contacts auxiliaires : 2x SPDT ; indice de protection : IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
- Raccordement de l’alimentation et de la commande : câble avec connecteur de 1 m, 4x 0.75 mm², sans halogène ; connecteur 4 pôles compatible avec BKN230-24LON et BKN230-24MP.
Inclus : manivelle, indicateur, capot de protection et insert pour la liaison par forme 12/10 mm. Le fabricant du clapet adapte et monte le servomoteur sur celui-ci.
