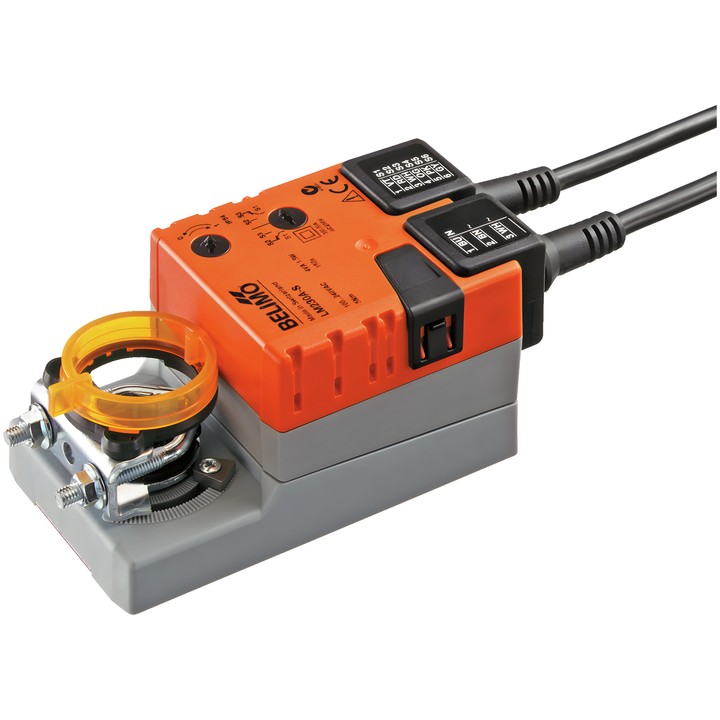

Belimo LM230A-S - servomoteur de registre 5 Nm

Belimo LM230A-S - servomoteur de registre 5 Nm

Belimo
547,04 zł
TTC
444,75 zł tax excluded

Servomoteur rotatif Belimo LM230A-S pour registres, avec un couple de 5 Nm. Alimentation AC 100...240 V, commande Ouvert/Fermé ou 3 points, temps de course 150 s / 90°.

Équipé d’un contact auxiliaire intégré 1x SPDT, d’un collier universel pour arbre de 6...20 mm et d’une commande manuelle par bouton-poussoir. Indice de protection IEC/EN IP54.

Livraison sous environ 14 jours
Partager

Servomoteur de registre Belimo LM230A-S

Servomoteur rotatif destiné au positionnement des registres dans les installations techniques des bâtiments. Selon la fiche technique, il est conçu pour les registres d’air d’une surface allant jusqu’à env. 1 m². Ce modèle ne possède pas de ressort de rappel.

Caractéristiques et spécifications principales

  • Couple moteur : 5 Nm.
  • Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
  • Commande : Ouvert/Fermé, 3 points.
  • Temps de course du moteur : 150 s / 90° ; angle de rotation : max. 95°.
  • Contact auxiliaire intégré 1x SPDT, réglable dans la plage 0...100%.
  • Sens de rotation sélectionné par commutateur : 0 (rotation à gauche) / 1 (rotation à droite).
  • Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; butées mécaniques réglables de l’angle de rotation.
  • Collier universel pour arbre de 6...20 mm ; indicateur de position mécanique et amovible.
  • Puissance absorbée : 1.5 W en mouvement, 0.5 W à l’arrêt ; puissance de dimensionnement : 3.5 VA.
  • Raccordement de l’alimentation et de la commande, et raccordement du contact auxiliaire : chacun avec un câble de 1 m, 3x 0.75 mm².
  • Indice de protection IEC/EN IP54 ; classe de protection IEC/EN II, isolation renforcée.
  • Température ambiante : -30...50°C [-22...122°F].

  • Marque
    Belimo
  • Référence
    LM230A-S
  • EAN13
    7630498112188

  • Tension AC/DC
    AC 100...240 V
  • Raccordement du contact auxiliaire
    Câble 1 m, 3x 0.75 mm²
  • Puissance absorbée (en mouvement)
    1.5 W
  • Consommation électrique (maintien)
    0.5 W
  • Puissance nominale
    3,5 VA
  • Raccordement de la commande d’alimentation
    Câble 1 m, 3x 0.75 mm²
  • Type de commande
    Ouverture/fermeture, 3 points
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2
  • Commande manuelle
    Par bouton, avec possibilité de verrouillage
  • Temps de course (moteur)
    150 s / 90°
  • Température ambiante
    -30...50°C [-22...122°F]
  • Contacts auxiliaires
    1x SPDT
  • Couple
    5 Nm
  • Sens de déplacement – moteur
    Sélectionnable par commutateur : 0 (rotation vers la gauche) / 1 (rotation vers la droite)
  • Angle de rotation
    95°
  • Raccordement mécanique
    Collier universel 6...20 mm

Techniczna karta katalogowa

Téléchargement (1.57MB)

Instrukcja montażu

Téléchargement (507.41KB)

Techniczna karta katalogowa – LM230A-S

Téléchargement (1.57MB)

EU Declaration of Conformity – LM230A-S

Téléchargement (32.76KB)

Environmental Declaration – LM..

Téléchargement (72.44KB)
