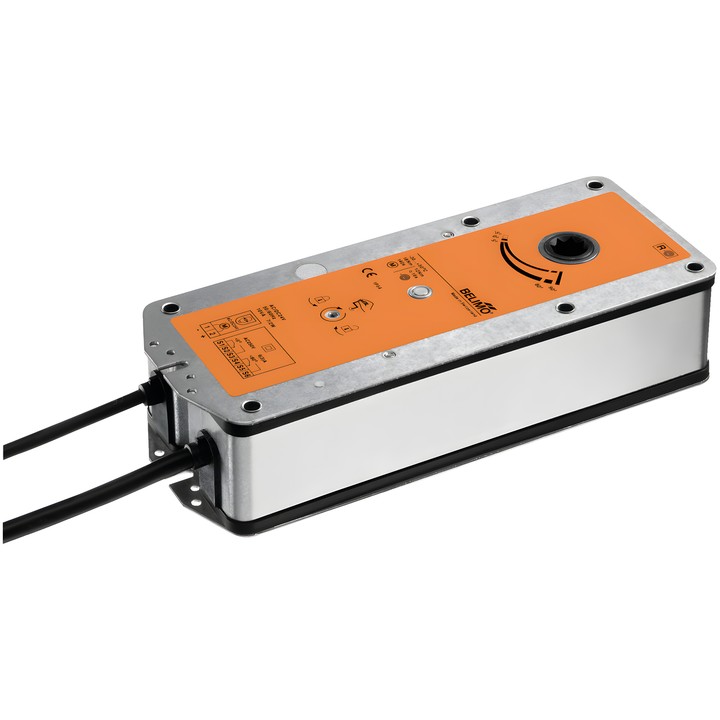

Belimo BF48-5 – servomoteur pour clapets coupe-feu et de désenfumage
Servomoteur à ressort de rappel conçu pour les clapets coupe-feu et de désenfumage à 90° dans les systèmes de ventilation et de climatisation. En fonctionnement, le moteur déplace le clapet et tend le ressort de rappel ; en cas de coupure de l’alimentation, l’énergie du ressort amène le clapet en position de sécurité.
Principales caractéristiques techniques
- Tension nominale : AC/DC 48 V ; fréquence : 50/60 Hz.
- Commande : Fermer/Ouvrir.
- Couple moteur : 18 Nm ; couple de la fonction de sécurité : 12 Nm.
- Temps de course du moteur : <120 s / 90° ; temps de course de la fonction de sécurité : 16 s @ 20°C.
- Puissance absorbée en fonctionnement : 11 W ; en position de repos : 3.5 W ; pour le dimensionnement des câbles : 16 VA.
- Contacts auxiliaires : 2x SPDT ; points de commutation : 5° / 80°.
- Raccordement de l’alimentation et de la commande : câble 1 m, 2x 0.75 mm² (sans halogène) ; raccordement des contacts auxiliaires : câble 1 m, 6x 0.75 mm² (sans halogène).
- Raccordement mécanique : liaison de forme 12x12 mm, axe creux non traversant.
- Angle de rotation : max. 95° ; le sens de déplacement du moteur est sélectionné par le montage G/D.
- Commande manuelle avec butée de position ; indicateur mécanique de position.
- Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
Inclus : manivelle, indicateur, capot de protection et insert pour la liaison de forme 12/10 mm. Selon la documentation, le servomoteur est adapté et monté sur le clapet par le fabricant de celui-ci ; Belimo le fournit directement aux fabricants de clapets de sécurité.
