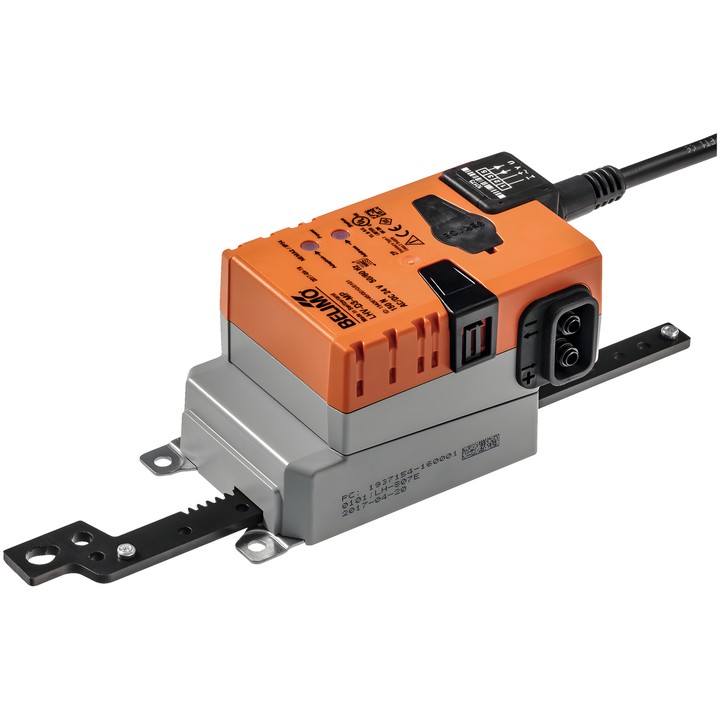

Belimo LHV-D3-MP - régulateur de débit VAV-Compact avec servomoteur linéaire

Belimo LHV-D3-MP – appareil VAV-Compact

L’appareil associe un régulateur VAV, un capteur dynamique Δp Belimo D3 et un servomoteur linéaire. Il sert à réguler les appareils VAV en zone de confort ; les fonctions disponibles comprennent la régulation de débit VAV/CAV et la régulation de position.

Caractéristiques et spécifications principales

• Force du servomoteur : 150 N ; course : 100 mm.
• Alimentation : AC/DC 24 V, 50/60 Hz.
• Puissance absorbée : 2.5 W en fonctionnement, 1.5 W en position de repos ; puissance de dimensionnement des câbles : 4.5 VA.
• Communication MP-Bus ; commande modulante 0/2...10 V. Plage de fonctionnement Y : 2...10 V, plage Y configurable : 0...10 V ; signal de retour de position U : 2...10 V.
• Capteur dynamique de débit Belimo D3 ; plage fonctionnelle de pression différentielle : 0...500 Pa.
• Commande manuelle par bouton avec possibilité de verrouillage.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 4x 0.75 mm².
• Indice de protection IEC/EN IP54 ; classe de protection IEC/EN III, Protective Extra-Low Voltage (PELV).
• Température ambiante : 0...50°C [32...122°F].
• Prise de service et interface NFC ; configuration des paramètres à l’aide de Belimo Assistant 2.
