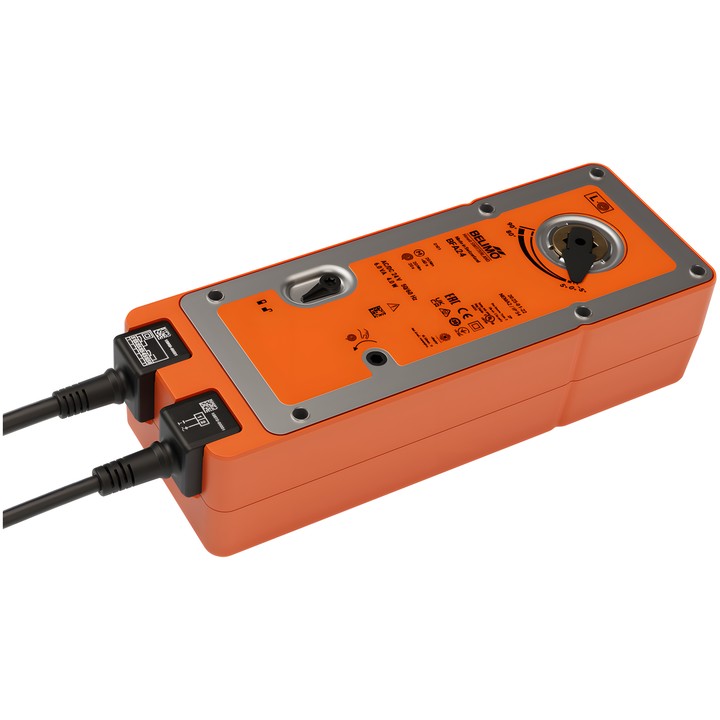

Belimo BFA230
Servomoteur à ressort de rappel pour clapets coupe-feu et de désenfumage 90° dans les systèmes de ventilation et de climatisation. Lorsqu’il est alimenté, le servomoteur amène le clapet en position de fonctionnement et tend le ressort de rappel. En cas de coupure de l’alimentation, le ressort amène le clapet en position de sécurité.
Caractéristiques et spécifications principales
- Couple du moteur : 20 Nm ; couple de la fonction de sécurité : 20 Nm.
- Tension nominale : AC 230 V ; fréquence : 50/60 Hz ; plage de tension : AC 85...264 V.
- Commande : Fermer/Ouvrir.
- Temps de course du moteur : <60 s / 90° ; temps de course de la fonction de sécurité : 20 s @ -10...55°C, <60 s @ -30...-10°C.
- Consommation pendant le mouvement : 10 W ; à l’arrêt : 3 W ; puissance de dimensionnement des câbles : 17 VA.
- Contacts auxiliaires : 2x SPDT ; points de commutation : 5° / 80°.
- Raccordement mécanique : raccordement par forme 12x12 mm, arbre creux traversant.
- Le sens de déplacement du moteur est sélectionné par le montage L/R ; angle de rotation maximal : 95°.
- Réglage manuel avec butée de position ; indicateur mécanique de position.
- Raccordement de l’alimentation et de la commande : câble 1 m, 2x 0.75 mm², FRNC (sans halogène) ; raccordement des contacts auxiliaires : câble 1 m, 6x 0.75 mm², FRNC (sans halogène).
- Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
- Éléments fournis : manivelle, indicateur de position, sac de protection.
Le servomoteur est adapté et installé sur le clapet par le fabricant de celui-ci. Le réglage manuel doit être effectué uniquement lorsque l’alimentation est coupée.
