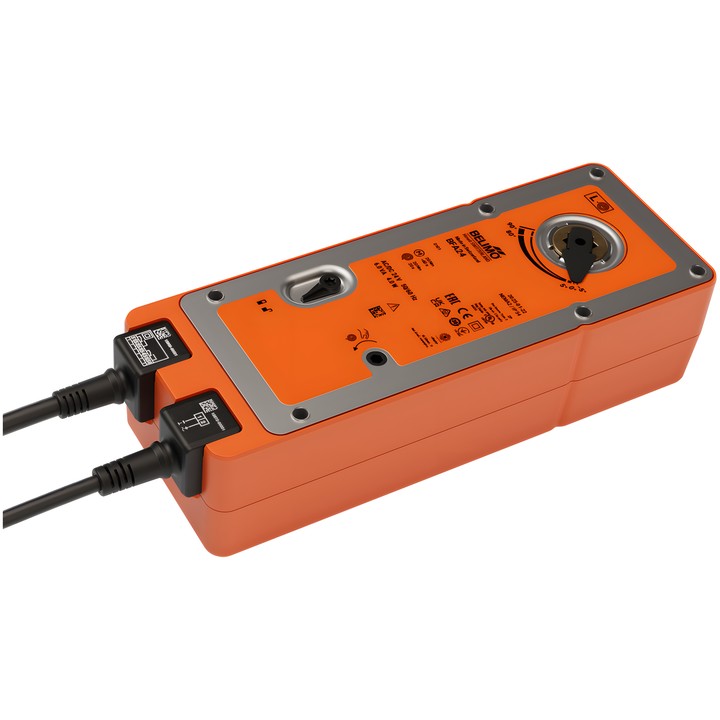

Belimo BFA24-SR - servomoteur à ressort de rappel pour clapets coupe-feu

Belimo BFA24-SR – données techniques

Servomoteur à ressort de rappel pour clapets coupe-feu et de désenfumage 90° dans les systèmes de ventilation et de climatisation. Le signal analogique Y place le clapet en position de fonctionnement et tend simultanément le ressort. En cas d’interruption de l’alimentation, le ressort place le clapet en position de sécurité.

• Couple du moteur : 20 Nm ; couple de la fonction de sécurité : 20 Nm.
• Tension nominale : AC/DC 24 V (SELV), 50/60 Hz ; plage de tension : AC 19.2...28.8 V / DC 21.6...28.8 V.
• Commande modulante ; plage de fonctionnement Y : 2...10 V ; signal de retour U : 2...10 V.
• Temps de course du moteur : <60 s / 90° ; temps de course de la fonction de sécurité : 20 s @ -10...55°C, <60 s @ -30...-10°C.
• Puissance consommée en fonctionnement : 7 W ; en position de repos : 1.5 W ; pour le dimensionnement des câbles : 9.5 VA.
• Contacts auxiliaires : 2x SPDT ; points de commutation : 5° / 80°.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm², FRNC (sans halogène) ; raccordement des contacts auxiliaires : câble 1 m, 6x 0.75 mm², FRNC (sans halogène).
• Raccordement mécanique : accouplement par forme 12x12 mm, arbre creux traversant ; angle de rotation : max. 95°.
• Le sens de déplacement du moteur se sélectionne par le montage G/D ; manœuvre manuelle avec butée de position.
• Indice de protection : IP54 ; classe de protection IEC/EN : II, isolation renforcée.

Inclus : manivelle, indicateur de position et sac de protection. La manœuvre manuelle doit être effectuée uniquement lorsque l’alimentation est coupée. Le fabricant du clapet adapte le servomoteur et le monte sur le clapet ; selon la documentation, il est fourni directement aux fabricants de clapets de sécurité.
