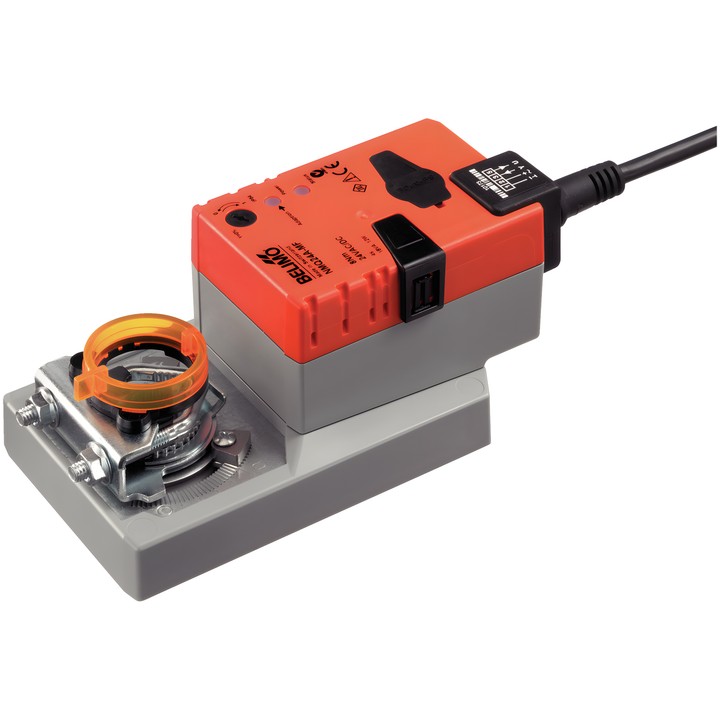

Belimo NMQ24A-MF - servomoteur de clapet

Belimo NMQ24A-MF est un servomoteur configurable destiné à la régulation des clapets dans les installations techniques des bâtiments. Il est conçu pour des clapets d’air d’une surface allant jusqu’à env. 1.5 m². Le signal de commande Y détermine la position du servomoteur, tandis que le signal de retour U permet une lecture électrique de la position.

Caractéristiques principales

• Couple : 8 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Plage de fonctionnement Y : 2...10 V ; signal de retour U : 2...10 V.
• Temps de course du moteur : 4 s / 90° ; temps de course réglable : 4...20 s.
• Angle de rotation : max. 95°, avec butées mécaniques des deux côtés ; angle de rotation minimal autorisé : 30°.
• Sens de déplacement sélectionnable par commutateur 0/1 ; réglage manuel par bouton-poussoir avec possibilité de verrouillage.
• Pince universelle pour arbre de 8...26.7 mm et indicateur mécanique de position.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 4x 0.75 mm².
• Puissance absorbée en mouvement : 13 W ; en position de repos : 2 W ; puissance de dimensionnement : 23 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

Certains paramètres peuvent être modifiés à l’aide de Belimo Assistant 2 ou de ZTH EU. L’adaptation de la plage s’effectue lors de la première mise sous tension ; elle peut également être lancée manuellement.
