Belimo BFL24-T - servomoteur à ressort de rappel pour clapets coupe-feu

Belimo BFL24-T – servomoteur pour clapets coupe-feu

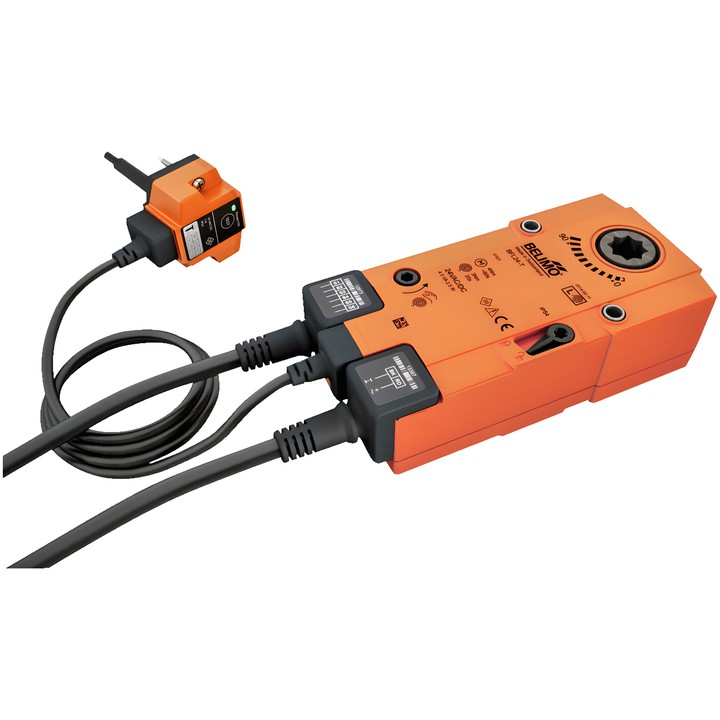

Ce servomoteur à ressort de rappel avec déclencheur thermoélectrique BAT (72°C) est destiné aux clapets coupe-feu et de désenfumage à 90° des systèmes de ventilation et de climatisation. En fonctionnement, le moteur amène le clapet en position de service et tend le ressort. Une interruption de l’alimentation entraîne le retour du clapet en position de sécurité.

Caractéristiques principales

• Alimentation : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande : Fermer/Ouvrir ; couple moteur : 4 Nm ; couple de la fonction de sécurité : 3 Nm.
• Durée de fonctionnement du moteur : <60 s / 90° ; durée de la fonction de sécurité : 20 s @ -10...55°C, <60 s @ -30...-10°C.
• Déclencheur thermoélectrique BAT : température de déclenchement des fusibles thermiques à l’intérieur et à l’extérieur du conduit 72°C.
• Contacts auxiliaires : 2x SPDT ; points de commutation : 5° / 80°.
• Liaison mécanique : liaison par forme 12x12 mm, axe traversant creux ; le sens de rotation du moteur est sélectionné par le montage L/R.
• Commande manuelle avec butée de position ; indicateur mécanique de position.
• Consommation en fonctionnement : 2 W ; en position de repos : 0.7 W ; puissance pour le dimensionnement des câbles : 2.8 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

Raccordement de l’alimentation et de la commande : câble 1 m, 2x 0.75 mm², FRNC (sans halogène). Raccordement des contacts auxiliaires : câble 1 m, 6x 0.75 mm², FRNC (sans halogène). Inclus : manivelle, indicateur, capot de protection et insert de forme 12/10 mm.
