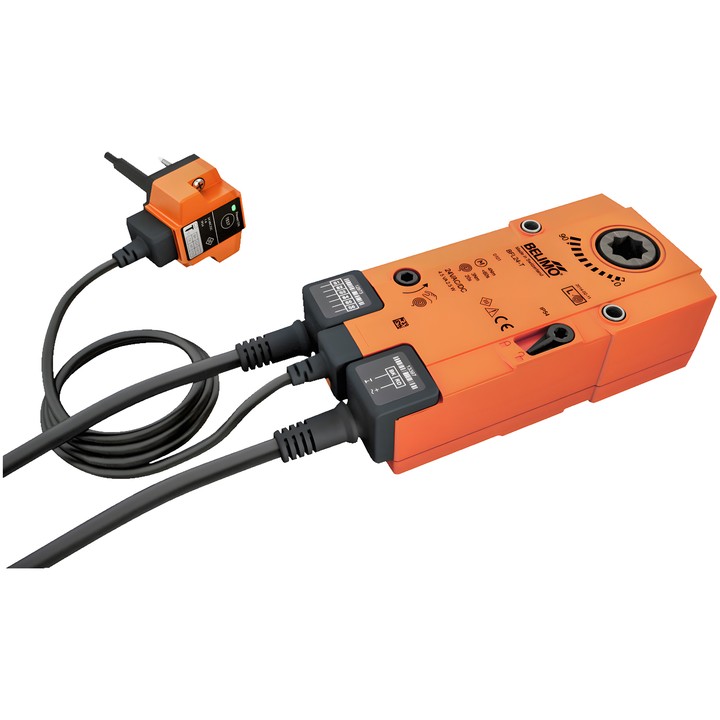

Servomoteur Belimo BFL24-T-ST
Servomoteur à ressort de rappel avec déclencheur thermoélectrique BAT (72°C), conçu pour les clapets coupe-feu et de désenfumage 90° dans les systèmes de ventilation et de climatisation. En fonctionnement, le moteur déplace le clapet et tend le ressort de rappel. Une coupure d’alimentation place le clapet en position de sécurité.
Caractéristiques et paramètres principaux
- Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
- Commande : Fermer/Ouvrir ; couple moteur : 4 Nm ; couple de la fonction de sécurité : 3 Nm.
- Temps de course du moteur : <60 s / 90° ; temps de course de la fonction de sécurité : 20 s @ -10...55°C, <60 s @ -30...-10°C.
- Déclencheur thermoélectrique BAT : température de déclenchement des fusibles thermiques à l’intérieur et à l’extérieur du conduit 72°C.
- Contacts auxiliaires : 2x SPDT ; points de commutation : 5° / 80°.
- Consommation en fonctionnement : 2 W ; en position de repos : 0.7 W ; pour le dimensionnement des câbles : 2.8 VA.
- Raccordement mécanique : liaison par forme 12x12 mm, arbre creux traversant ; angle de rotation maximal : 95°.
- Sens de déplacement du moteur sélectionnable par montage G/D ; réglage manuel avec butée ; indicateur mécanique de position.
- Raccordement de l’alimentation et de la commande : câble avec connecteur de 1 m, 2x 0.75 mm², FRNC (sans halogène). Raccordement des contacts auxiliaires : câble avec connecteur de 1 m, 6x 0.75 mm², FRNC (sans halogène).
- Indice de protection : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
Inclus : manivelle, indicateur de position, sac de protection et insert de liaison par forme 12/10 mm.
