Belimo C320Q-J - vanne de zone de commutation 3 voies

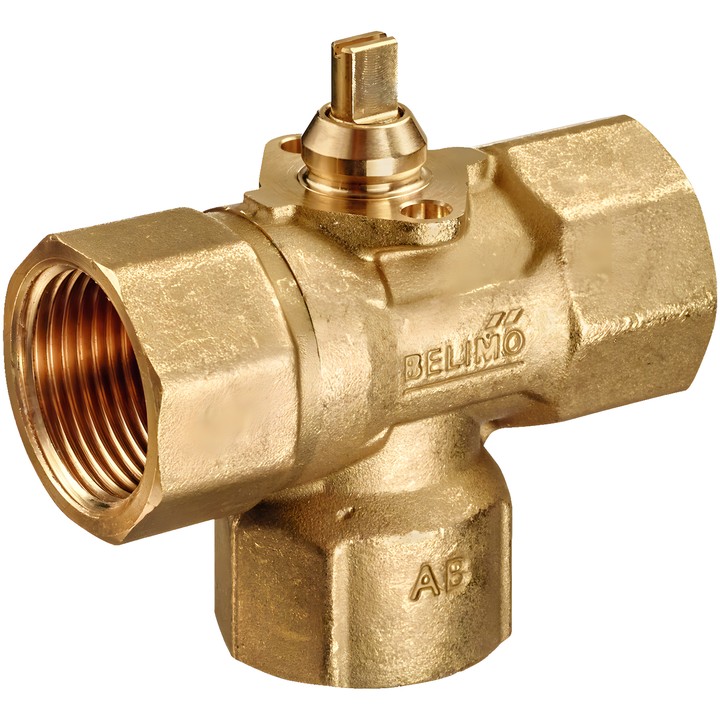

Vanne de zone de commutation Belimo C320Q-J

Vanne 3 voies destinée aux fonctions de commutation et de commande tout ou rien côté eau des installations de ventilation et de chauffage. Elle est conçue pour les circuits d’eau fermés et fonctionne avec un servomoteur rotatif commandé par un signal tout ou rien.

Données techniques confirmées

• DN 20 ; filetage intérieur Rp 3/4" ; PN 25 ; ps 1600 kPa.
• Kvs 4 m³/h.
• Fluide : eau ou eau contenant au maximum 50 % vol. de glycol.
• Température du fluide : 2...100°C [36...212°F] ; 2...90°C avec un servomoteur.
• Pression différentielle : ∆pmax 280 kPa ; pression de fermeture : 280 kPa. Valeur indicative pour un fonctionnement silencieux : 50 kPa.
• Étanchéité : étanche aux bulles d’air, classe d’étanchéité A.
• Angle de rotation : 90° ; circulation possible dans les deux sens.
• Corps et tige : laiton ; élément obturateur : laiton chromé ; siège : PTFE, O-ring EPDM.
• Le servomoteur se monte par encliquetage, sans outil.

Consignes de montage

Montage autorisé de la position verticale à horizontale par rapport à la tige. Ne pas monter avec la tige orientée vers le bas. Pour obtenir l’angle de rotation de 90° nécessaire à la fonction de commutation, retirer le clip de limitation du servomoteur.
