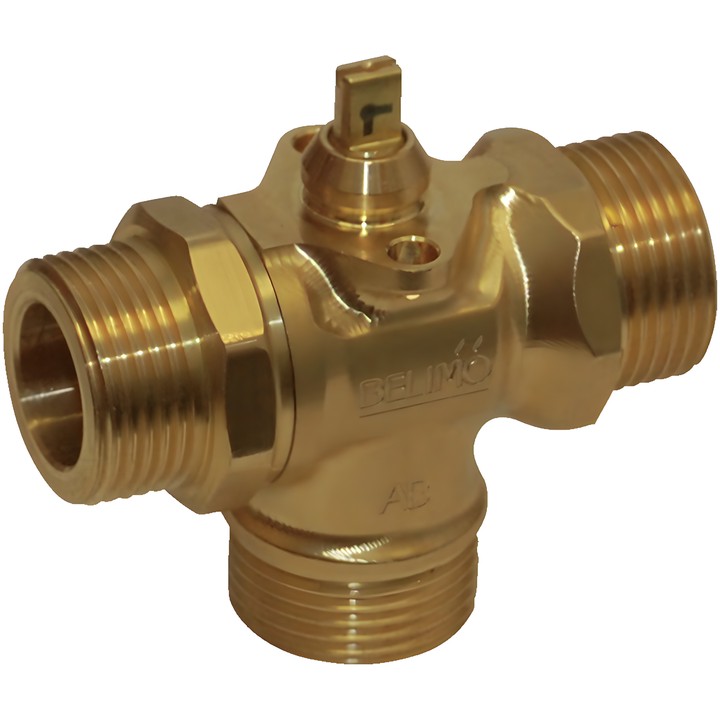

Belimo C515Q-H - vanne de zone de commutation 3 voies DN 15

Belimo C515Q-H – vanne de zone de commutation

Vanne 3 voies destinée à la commutation et à la régulation tout ou rien du côté hydraulique des installations de ventilation et de chauffage en circuits d’eau fermés. La vanne est actionnée par un servomoteur rotatif commandé par un signal tout ou rien.

Caractéristiques et paramètres principaux

• DN 15, PN 25 ; filetage mâle G 3/4", raccordement conforme à ISO 228-1.
• Kvs 2.3 m³/h ; ps 1600 kPa.
• Fluide : eau, eau additionnée de 50% vol. maximum de glycol.
• Température du fluide : 2...100°C [36...212°F] ; 2...90°C avec un servomoteur.
• Pression différentielle maximale ∆pmax 280 kPa ; pression de fermeture 280 kPa. 50 kPa est indiqué pour un fonctionnement silencieux.
• Étanchéité : étanche aux bulles d’air, classe de fuite A (EN 12266-1).
• Angle de rotation : 90° ; circulation possible dans les deux sens.
• Corps et tige en laiton ; obturateur en laiton chromé ; joint de tige : O-ring EPDM ; siège : PTFE, O-ring EPDM.
• Montage manuel du servomoteur par encliquetage, sans outil. La vanne ne nécessite aucun entretien.

Consignes de montage

Le montage est autorisé de la position verticale à la position horizontale par rapport à la tige. Ne pas installer avec la tige dirigée vers le bas. Pour obtenir l’angle de rotation de 90° requis pour la commutation, retirer la butée de fin de course du servomoteur.
