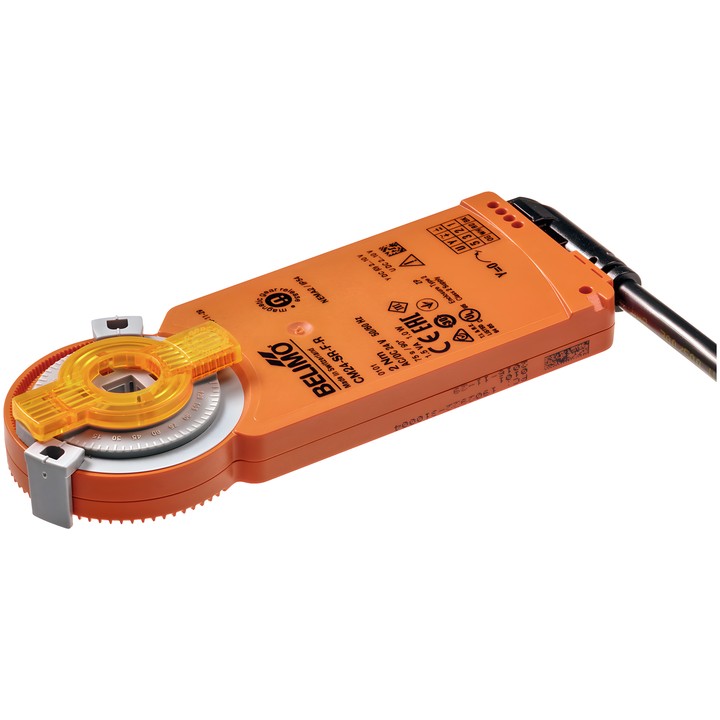

Belimo CM24-SR-F-R - servomoteur modulant pour clapets

Belimo CM24-SR-F-R - servomoteur modulant pour clapets

Belimo
541,97 zł
TTC
440,63 zł tax excluded

Servomoteur pour clapets Belimo CM24-SR-F-R avec un couple de 2 Nm, une alimentation AC/DC 24 V et une commande 2...10 V. Le temps de course est de 75 s / 90° et le raccordement mécanique est une liaison par forme 8x8 mm.

Livraison sous environ 14 jours
Partager

Belimo CM24-SR-F-R

Servomoteur modulant pour le positionnement des clapets dans les installations techniques des bâtiments. Selon la fiche technique, il est destiné aux clapets d’air d’une surface allant jusqu’à env. 0.4 m².

Caractéristiques principales

  • Couple : 2 Nm ; alimentation : AC/DC 24 V, 50/60 Hz.
  • Commande : 2...10 V ; signal de retour de position : 2...10 V.
  • Temps de course du moteur : 75 s / 90° ; angle de rotation : 95°, réglage fixe, avec butées mécaniques d’angle de rotation.
  • Sens de rotation du moteur : à droite (cw) ; réglage manuel à l’aide d’un aimant.
  • Raccordement mécanique : liaison par forme 8x8 mm ; raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
  • Puissance absorbée en fonctionnement : 1 W ; au repos : 0.5 W ; puissance de dimensionnement pour le choix des câbles : 1.5 VA.
  • Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
  • Température ambiante : -30...50°C [-22...122°F].

  • Marque
    Belimo
  • Référence
    CM24-SR-F-R
  • EAN13
    7630498110221

  • Tension AC/DC
    AC/DC 24 V
  • Puissance absorbée (en mouvement)
    1 W
  • Consommation électrique (maintien)
    0.5 W
  • Puissance nominale
    1.5 VA
  • Raccordement de la commande d’alimentation
    Câble 1 m, 4x 0.75 mm²
  • Type de commande
    DC 2...10 V
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2
  • Commande manuelle
    À l’aide d’un aimant
  • Temps de course (moteur)
    75 s / 90°
  • Température ambiante
    -30...50°C [-22...122°F]
  • Couple
    2 Nm
  • Sens de déplacement – moteur
    rotation dans le sens horaire (cw)
  • Angle de rotation
    95°
  • Raccordement mécanique
    Liaison par forme 8x8 mm

Techniczna karta katalogowa

Téléchargement (1.04MB)

Instrukcja montażu

Téléchargement (553.37KB)

EU Declaration of Conformity – CM24-SR-F-R

Téléchargement (32.76KB)

Environmental Declaration – CM..

Téléchargement (72.47KB)
