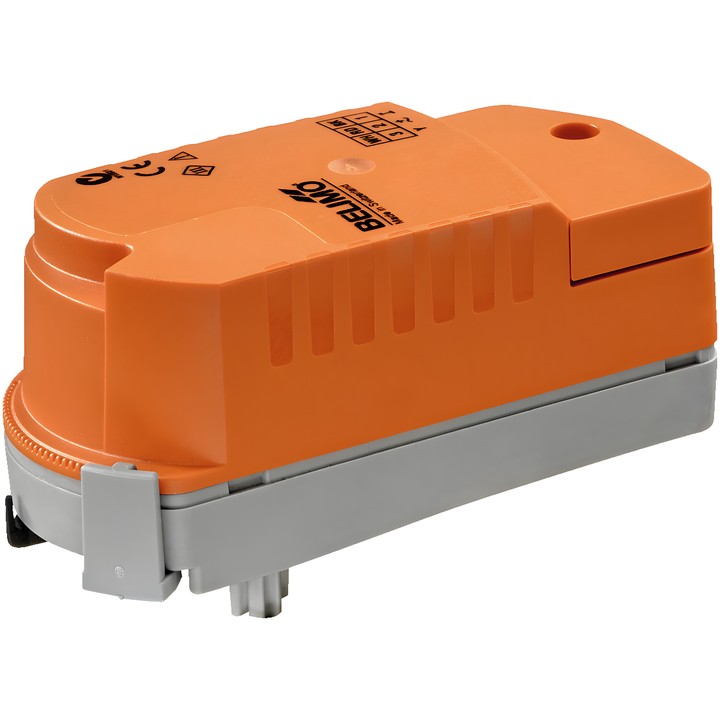

Belimo CQK230A-T - servomoteur rotatif pour vannes de zone

Belimo CQK230A-T – servomoteur pour vannes de zone

Le CQK230A-T est un servomoteur rotatif doté d’une fonction de sécurité. En cas de coupure de l’alimentation, l’énergie stockée dans les condensateurs intégrés amène la vanne à la position de sécurité : fermée (NC).

Caractéristiques et spécifications principales

• Couple moteur : 1 Nm.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Commande : Fermer/Ouvrir.
• Durée de course du moteur : 75 s / 90° ; durée de course de la fonction de sécurité : 60 s / 90°.
• Consommation électrique en fonctionnement : 2.5 W ; en position de repos : 0.5 W ; puissance de dimensionnement pour le choix des câbles : 5 VA.
• Raccordement de l’alimentation et de la commande : bornes 2.5 mm² (câble ø6.3...6.8 mm, 2 conducteurs).
• Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : II, isolation renforcée.
• Montage par clipsage sans outil et indicateur mécanique de position.
• Le réglage de l’angle de rotation à l’aide d’un clip par incréments de 2.5° permet de définir le débit maximal de la vanne.

En cas de coupure d’alimentation, le servomoteur tient compte du temps de maintien (PF) réglé en usine à 1 s. La vanne peut être repositionnée manuellement après le désaccouplement du servomoteur.
