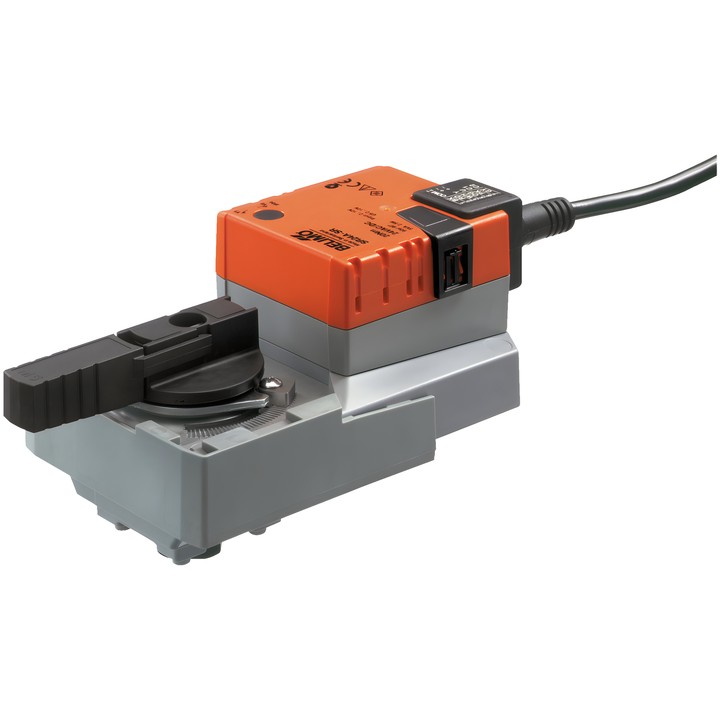

Belimo SR24A-SR - servomoteur rotatif pour vannes à boisseau sphérique

Belimo SR24A-SR - servomoteur rotatif pour vannes à boisseau sphérique

Belimo
996,85 zł
TTC
810,45 zł tax excluded

Servomoteur rotatif Belimo SR24A-SR pour vannes à boisseau sphérique, avec commande par signal 2...10 V et signal de retour de position 2...10 V. Le couple est de 20 Nm, la tension nominale est AC/DC 24 V et le temps de course est de 90 s / 90°.

Livraison sous environ 14 jours
Partager

Servomoteur rotatif Belimo SR24A-SR

Servomoteur modulant pour vannes à boisseau sphérique. Le signal de commande Y détermine la position du servomoteur, tandis que la tension de retour U permet la lecture électrique de la position de la vanne.

Caractéristiques principales

  • Couple : 20 Nm.
  • Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
  • Plage de fonctionnement Y : 2...10 V ; signal de retour de position U : 2...10 V.
  • Temps de course : 90 s / 90° ; précision de positionnement : ±5%.
  • Consommation électrique en fonctionnement : 2.5 W ; au repos : 0.4 W ; puissance de dimensionnement du câblage : 5 VA.
  • Raccordement de l’alimentation et de la commande : câble de 1 m, 4x 0.75 mm².
  • Réglage manuel par bouton-poussoir avec possibilité de verrouillage ; indicateur mécanique de position et butées mécaniques réglables de l’angle de rotation.
  • Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint une butée. Il se monte directement sur la vanne à boisseau sphérique à l’aide d’une vis centrale unique.

  • Marque
    Belimo
  • Référence
    SR24A-SR
  • EAN13
    7630498114847

  • Tension AC/DC
    AC/DC 24 V
  • Puissance absorbée (en mouvement)
    2.5 W
  • Consommation électrique (maintien)
    0.4 W
  • Puissance nominale
    5 VA
  • Raccordement de la commande d’alimentation
    Câble 1 m, 4x 0.75 mm²
  • Type de commande
    DC 2...10 V
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2

Techniczna karta katalogowa

Téléchargement (1.11MB)

Instrukcja montażu

Téléchargement (630.56KB)

EU Declaration of Conformity – SR24A-SR

Téléchargement (38.11KB)

Environmental Declaration – SR..

Téléchargement (72.79KB)
