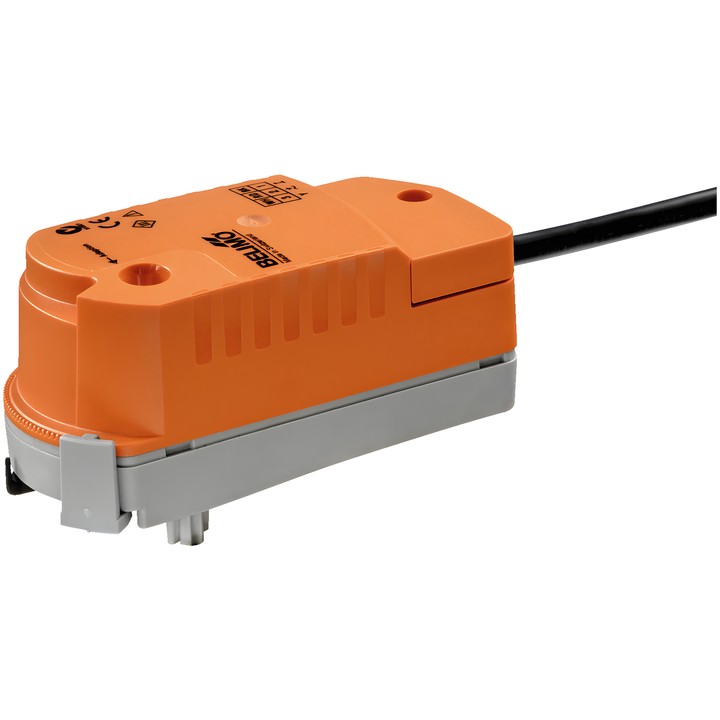

Belimo CQK24A-SR - servomoteur rotatif pour vannes de zone

Belimo CQK24A-SR – servomoteur pour vannes de zone

Servomoteur rotatif avec commande modulante et fonction de sécurité. Les condensateurs intégrés stockent l’énergie nécessaire pour amener la vanne en position fermée (NC) en cas de coupure de l’alimentation.

Caractéristiques et paramètres principaux

• Couple du moteur : 1 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de fonctionnement Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Temps de course du moteur : 75 s / 90° ; temps de course en mode de sécurité : 60 s / 90°.
• Position de sécurité : fermée en l’absence d’alimentation (NC) ; durée de maintien (PF) réglée en usine : 1 s.
• Puissance absorbée en fonctionnement : 2.5 W ; au repos : 0.5 W ; puissance de dimensionnement : 5 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 4x 0.34 mm².
• Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Montage par encliquetage sans outil ; indicateur mécanique de position.
• Réglage de l’angle de rotation par clip, par pas de 2.5°, pour définir le débit maximal de la vanne. Après modification du réglage du débit à l’aide du clip, une adaptation doit être lancée.
• Commande manuelle après désaccouplement du servomoteur.

Plage de température ambiante : 5...40°C. Le servomoteur est destiné aux installations fixes de chauffage, de ventilation et de climatisation.
