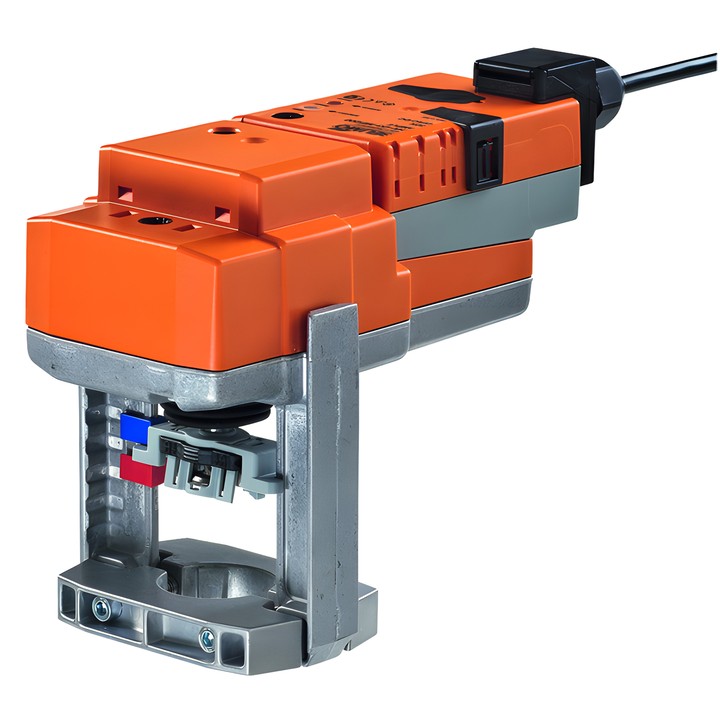

Belimo NVC24A-SZ-TPC - servomoteur linéaire pour vannes à siège

Belimo NVC24A-SZ-TPC

Servomoteur linéaire à commande modulante, conçu pour les vannes à siège 2 voies et 3 voies. Le signal de commande Y définit la position du servomoteur, tandis que le signal de retour U permet d’indiquer électriquement sa position.

Caractéristiques et paramètres principaux

• Force du servomoteur : 1000 N ; course : 20 mm.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Plage de fonctionnement Y : 0.5...10 V ; signal de retour de position U : 0.5...10 V, max. 0.5 mA.
• Temps de course du moteur : 35 s / 20 mm ; précision de positionnement : ±5%.
• Puissance absorbée en fonctionnement : 3.5 W ; en position de repos : 1.5 W ; puissance de dimensionnement du câblage : 5.5 VA.
• Raccordement de l’alimentation et de la commande : bornes avec câble de 1 m, 4x 0.75 mm² (borne 4 mm²).
• Indice de protection : IP54 ; NEMA 2 ; boîtier : UL Enclosure Type 2.
• Température ambiante : 0...50°C.

Utilisation et montage

Le servomoteur se monte directement sur la vanne à l’aide de mâchoires de serrage. Il peut pivoter de 360° sur le col de la vanne. Le réglage manuel est possible à l’aide d’un bouton verrouillable. La course est indiquée mécaniquement sur la plage 5...20 mm.

L’adaptation s’effectue automatiquement à la première mise sous tension ; elle peut également être lancée à l’aide du bouton. Un commutateur permet de modifier le sens du mouvement. Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée de fin de course.
