Belimo CQK24A-SR-T - servomoteur rotatif pour vannes de zone

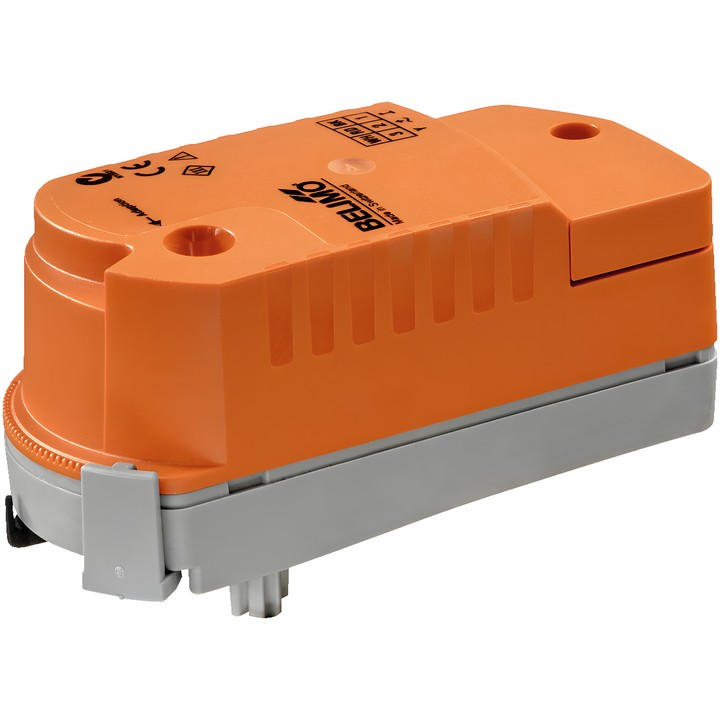

Servomoteur Belimo CQK24A-SR-T

Servomoteur rotatif avec fonction de sécurité, conçu pour les vannes de zone. En cas de coupure de l'alimentation, l'énergie stockée dans les condensateurs intégrés amène la vanne en position fermée (NC). Le temps de maintien (PF) réglé en usine est de 1 s.

Caractéristiques principales et données techniques

• Couple : 1 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande modulante : 2...10 V ; signal de retour de position : 2...10 V.
• Durée de fonctionnement du moteur : 75 s / 90° ; temps de course jusqu'à la position de sécurité : 60 s / 90°.
• Consommation en fonctionnement : 2.5 W ; au repos : 0.5 W ; puissance de dimensionnement des câbles : 5 VA.
• Raccordement de l'alimentation et de la commande : bornes 1.5 mm² (câble ø6...8 mm, 4 conducteurs).
• Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Montage par encliquetage sans outil ; indicateur mécanique de position.
• Le réglage de l'angle de rotation par clip, par incréments de 2.5°, permet de définir le débit maximal de la vanne.
• La vanne peut être manœuvrée manuellement après avoir déclipsé le servomoteur.

Après modification du réglage de débit à l'aide du clip de limitation, il faut lancer l'adaptation du servomoteur modulant. L'alimentation doit être fournie par un transformateur d'isolement.
