Belimo CQK24A-T - servomoteur rotatif pour vannes de zone

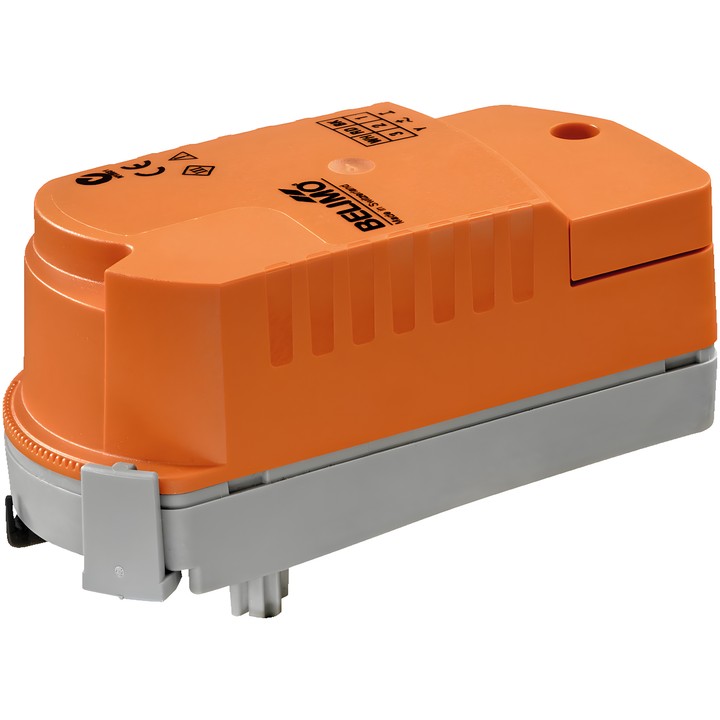

Servomoteur Belimo CQK24A-T

Le CQK24A-T est un servomoteur rotatif pour vannes de zone, équipé d’une fonction de sécurité qui utilise l’énergie stockée dans des condensateurs. En cas d’interruption de l’alimentation, il amène la vanne en position fermée (NC), en tenant compte du temps de maintien (PF) réglé en usine à 1 s.

Caractéristiques et paramètres principaux

• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande : Fermé/Ouvert ; couple du moteur : 1 Nm.
• Durée de fonctionnement du moteur : 75 s / 90° ; durée de fonctionnement de la fonction de sécurité : 60 s / 90°.
• Consommation électrique en fonctionnement : 2.5 W ; au repos : 0.5 W ; puissance de dimensionnement : 5 VA.
• Raccordement de l’alimentation et de la commande : bornes 2.5 mm² (câble ø6...8 mm, 2 conducteurs).
• Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Montage par encliquetage sans outil ; indicateur mécanique de position.
• L’angle de rotation peut être modifié à l’aide d’un clip par pas de 2.5° afin de régler le débit maximal de la vanne.
• Réglage manuel après désolidarisation du servomoteur de la vanne.

Avant la première mise en service, le servomoteur nécessite environ 25 s pour précharger les condensateurs.
