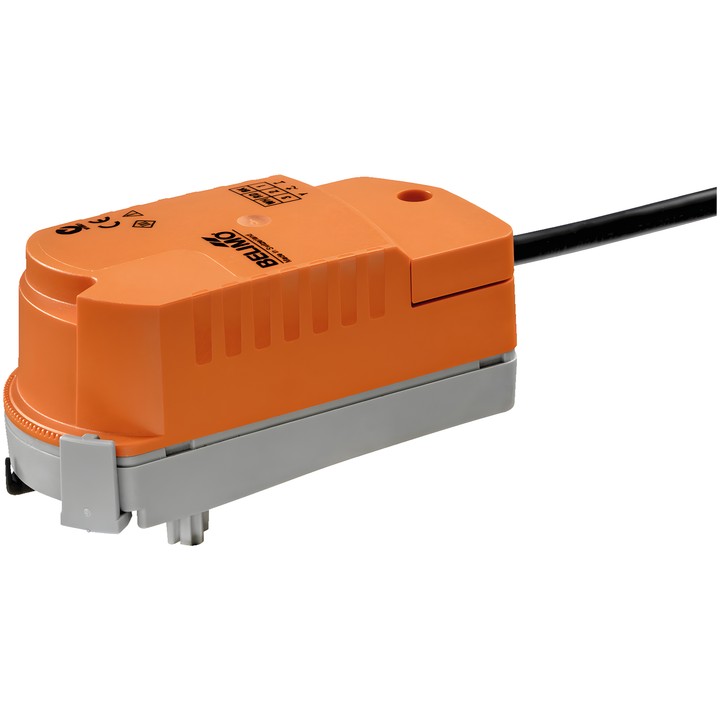

Belimo CQKD24A – servomoteur pour vannes de zone
Servomoteur rotatif avec fonction de sécurité, conçu pour les vannes de zone. En fonctionnement, il charge les condensateurs intégrés ; en cas d’interruption de l’alimentation, il utilise l’énergie stockée pour amener la vanne en position de sécurité : fermée hors tension (NC). Le temps de maintien (PF) réglé en usine est de 1 s.
Caractéristiques principales et données techniques
- Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
- Plage de tension nominale : AC 19.2...28.8 V / DC 21.6...28.8 V.
- Commande : Fermer/Ouvrir ; couple : 1 Nm.
- Temps de course du moteur : 15 s / 90° ; temps de course de la fonction de sécurité : 15 s / 90°.
- Consommation pendant le mouvement : 2.5 W ; en position de repos : 0.5 W ; puissance de dimensionnement : 5 VA.
- Raccordement de l’alimentation et de la commande : câble 1 m, 2x 0.34 mm².
- Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
- Montage par encliquetage sans outil ; indicateur mécanique de position.
- Réglage de l’angle de rotation par clip, par incréments de 2.5°, afin de régler le débit maximal de la vanne.
- Manœuvre manuelle de la vanne après désaccouplement du servomoteur.
Les condensateurs sont déchargés à la livraison. Avant la première mise en service, le servomoteur nécessite environ 25 s de précharge.
