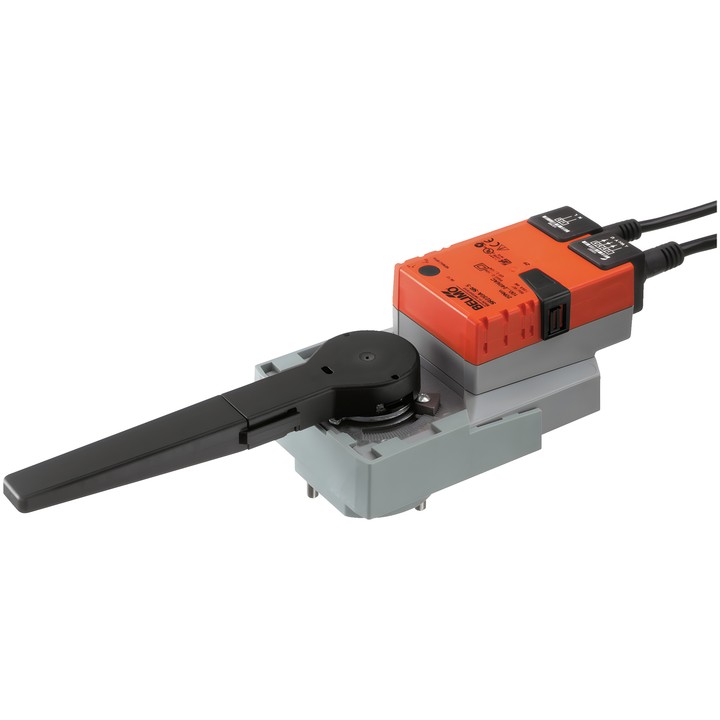

Belimo SR230A-SR-5 - servomoteur rotatif pour vannes

Belimo SR230A-SR-5 - servomoteur rotatif pour vannes

Belimo
1 221,06 zł
TTC
992,73 zł tax excluded

Servomoteur rotatif Belimo SR230A-SR-5 pour vannes rotatives et clapets. Couple 20 Nm, alimentation AC 100...240 V et commande modulante 2...10 V.

Le temps de course est de 90 s / 90°. Le servomoteur dispose d’un signal de retour de position 2...10 V, d’un réglage manuel par bouton-poussoir et d’un indice de protection IP54.

Livraison sous environ 14 jours
Partager

Belimo SR230A-SR-5

Servomoteur rotatif pour vannes rotatives et clapets, commandé par un signal Y. La tension de retour U sert à indiquer électriquement la position de la vanne.

Caractéristiques et paramètres principaux

  • Couple : 20 Nm ; alimentation : AC 100...240 V, 50/60 Hz.
  • Commande modulante : 2...10 V ; signal de retour de position : 2...10 V.
  • Temps de course : 90 s / 90° ; temps de course constant, indépendant de la charge.
  • Puissance consommée en fonctionnement : 4 W ; à l’arrêt : 1 W ; pour le dimensionnement des câbles : 7.5 VA.
  • Réglage manuel par bouton-poussoir avec possibilité de verrouillage.
  • Angle de rotation réglable mécaniquement et indicateur mécanique de position intégré.
  • Raccordement de l’alimentation : câble 1 m, 2x 0.75 mm² ; raccordement de commande : câble 1 m, 4x 0.75 mm².
  • Température ambiante : -30...50°C.

  • Marque
    Belimo
  • Référence
    SR230A-SR-5
  • EAN13
    7630498114700

  • Tension AC/DC
    AC 100...240 V
  • Puissance absorbée (en mouvement)
    4 W
  • Consommation électrique (maintien)
    1 W
  • Puissance nominale
    7.5 VA
  • Type de commande
    DC 2...10 V
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2
  • Raccordement électrique
    Câble 1 m, 2x 0.75 mm²
  • Raccordement de commande
    Câble 1 m, 4x 0.75 mm²

Techniczna karta katalogowa

Téléchargement (731.57KB)

Instrukcja montażu

Téléchargement (452.96KB)

EU Declaration of Conformity – SR230A-SR-5

Téléchargement (25.69KB)

Environmental Declaration – SR..

Téléchargement (72.81KB)
