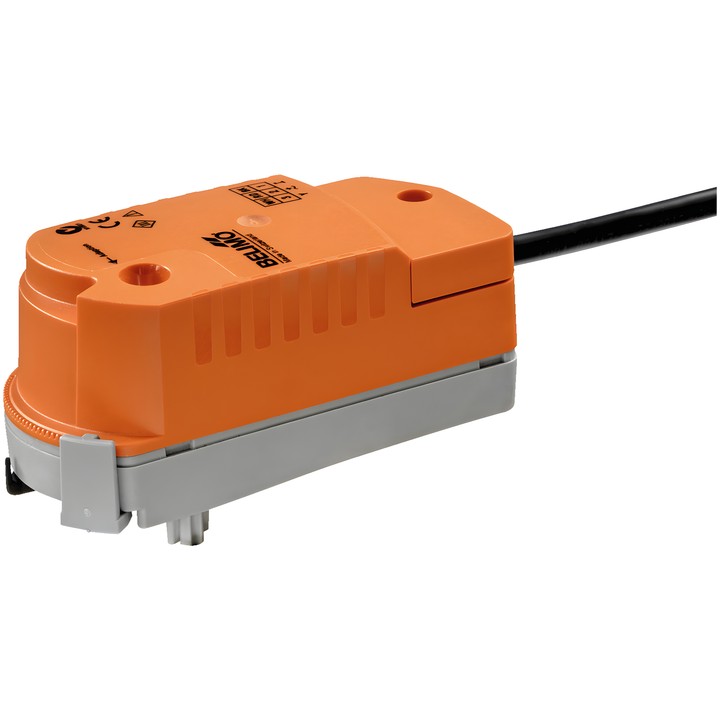

Belimo CQKD24A-SR – servomoteur pour vannes de zone
Servomoteur rotatif avec fonction de sécurité, destiné aux vannes de zone. En fonctionnement, il positionne la vanne à la valeur souhaitée et charge les condensateurs intégrés. En cas d’interruption de l’alimentation, l’énergie stockée dans les condensateurs place la vanne en position fermée (NC) ; le temps de maintien (PF) réglé en usine est de 1 s.
Caractéristiques et spécifications principales
- Couple du moteur : 1 Nm.
- Alimentation : AC/DC 24 V, 50/60 Hz.
- Commande modulante : 2...10 V ; signal de retour de position : 2...10 V.
- Temps de course du moteur : 15 s / 90° ; temps de course de la fonction de sécurité : 15 s / 90°.
- Consommation en fonctionnement : 2.5 W ; au repos : 0.5 W ; puissance de dimensionnement des câbles : 5 VA.
- Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.34 mm².
- Indice de protection IEC/EN : IP40 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
- Montage par encliquetage sans outil, indicateur mécanique de position et limiteur mécanique de l’angle de rotation.
- Réglage de l’angle de rotation à l’aide d’un clip par incréments de 2.5° afin de définir le débit maximal de la vanne. Après chaque modification du réglage du débit avec le clip, une adaptation du servomoteur doit être effectuée.
- Manœuvre manuelle de la vanne après le retrait du servomoteur.
Avant la première mise en service, les condensateurs nécessitent environ 25 s de précharge. L’appareil est destiné aux installations fixes de chauffage, de ventilation et de climatisation.
