Belimo D680NL - vanne papillon 2 voies DN 80

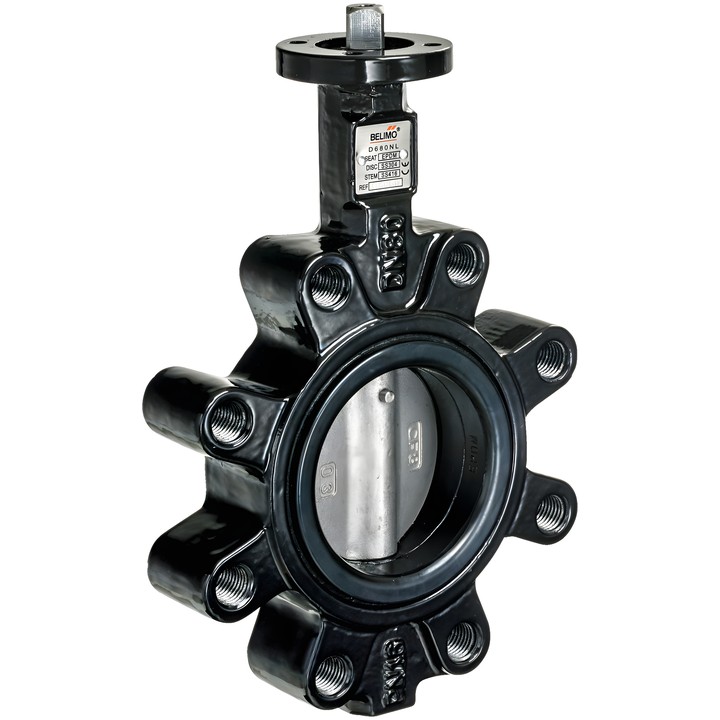

Vanne papillon Belimo D680NL

Vanne papillon 2 voies avec trous taraudés dans le corps, conçue pour les installations hydrauliques ouvertes et fermées. Selon la documentation, elle peut servir à mettre en marche et à arrêter des sources de chaleur ou des équipements de refroidissement.

Principales caractéristiques techniques

• Diamètre nominal : DN 80 ; pression nominale : PN 10 / 16 ; ps 1600 kPa.
• Kvs 75 m³/h ; Kvmax 260 m³/h.
• Fluide : eau, eau contenant au maximum 50 % vol. de glycol ; température du fluide : -20...120°C [-4...248°F].
• Pression différentielle maximale ∆pmax pour DN 80 : 300 kPa.
• Caractéristique de débit : 0...60% de l’angle d’ouverture — égal pourcentage ; 0...100% de l’angle d’ouverture — en forme de S.
• Étanchéité : classe A (EN 12266-1) ; angle de rotation : 90°.
• Raccordement de tuyauterie : bride, selon ISO 7005-2 et EN 1092-2.
• Corps : EN-GJS-400-18-LT (GGG 40.3) ; élément obturateur : acier inoxydable AISI 304 (1.4301) ; siège : EPDM.

Position de montage autorisée : de la verticale à l’horizontale par rapport à la tige. Le montage avec la tige orientée vers le bas n’est pas autorisé.
