Belimo D7250WL/BAC – ensemble pour système 3 voies

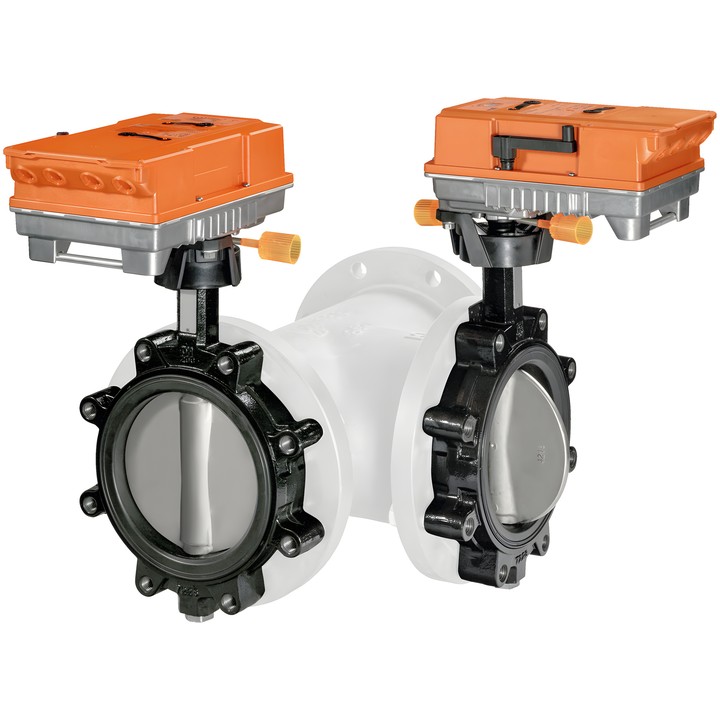

L’ensemble comprend 2x D6250WL+ZPR01 et 2x PRCA-BAC-S2-T-250 : deux vannes papillon avec deux servomoteurs, livrés séparément pour le montage avec un té. Le té DN 250 ne fait pas partie de l’ensemble et doit être commandé séparément. Le système est destiné au mélange, à la distribution du débit ainsi qu’à la commutation et à la régulation côté eau.
Principales caractéristiques techniques
- Système 3 voies, DN 250, PN 16 ; vannes avec trous taraudés dans le corps, raccordement à brides.
- Kvs 1200 m³/h pour les applications de régulation ; Kvmax 3000 m³/h pour les applications de commutation.
- Fluide : eau, eau avec max. 50 % vol. de glycol ; température du fluide -20...120°C [-4...248°F].
- Pression différentielle maximale ∆pmax 300 kPa ; pression de fermeture 1200 kPa.
- Couple du servomoteur 160 Nm ; tension nominale AC 24...240 V / DC 24...125 V ; durée de course du moteur 35 s / 90°.
- Commande : tout ou rien, modulante, communicante ou hybride ; communication BACnet MS/TP, Modbus RTU, MP-Bus.
- Plage de fonctionnement Y 2...10 V ; réglages disponibles 0.5...10 V et 4...20 mA. Signal de retour U 2...10 V.
- Caractéristique de débit : 0...60 % de l’angle d’ouverture – pourcentage égal ; 0...100 % – forme en S, avec possibilité de configurer une caractéristique linéaire.
- Étanchéité A ; indice de protection IP66/67.
Pour commander les deux servomoteurs avec le même signal, il faut inverser le signal de commande de l’un d’eux. Orientation de montage autorisée des vannes : de la verticale à l’horizontale par rapport à la tige ; le montage avec la tige dirigée vers le bas est interdit.
