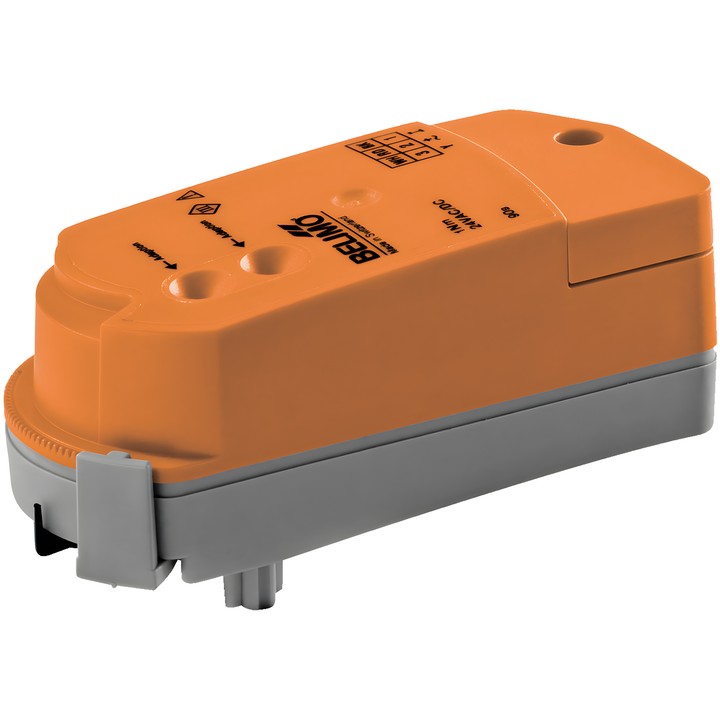

Belimo CQ24A-MPL-T - servomoteur rotatif pour vannes de zone

Belimo CQ24A-MPL-T – servomoteur pour vannes de zone

Le servomoteur rotatif communicant reçoit un signal de commande numérique via MP-Bus et positionne la vanne selon la consigne. Il est destiné aux vannes de zone et se monte sur la vanne par encliquetage, sans outil.

Principales caractéristiques et spécifications

• Couple moteur : 1 Nm ; durée de course : 75 s / 90°.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande communicante : MP-Bus.
• Puissance consommée en fonctionnement : 0.6 W ; en position de repos : 0.4 W ; puissance pour le dimensionnement des câbles : 1.1 VA.
• Raccordement de l’alimentation et de la commande : bornes 2.5 mm² (câble ø6.3...6.8 mm, 3 conducteurs).
• Indicateur mécanique de position et limitation de l’angle de rotation ; l’angle peut être modifié à l’aide d’un clip par pas de 2.5° afin de régler le débit maximal de la vanne.
• Réglage manuel après désaccouplement du servomoteur de la vanne.
• Indice de protection IEC/EN IP40 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).

L’appareil ne prend pas en charge la commande conventionnelle par signal standard ni la configuration des signaux, par exemple de la durée de course.
