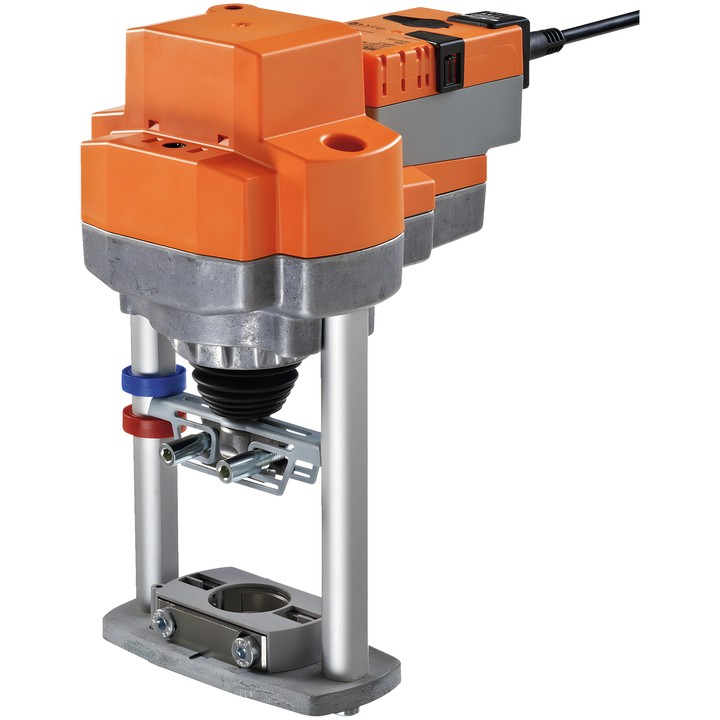

Belimo EVC24A-MF - servomoteur linéaire pour vannes à soupape

Belimo EVC24A-MF

Servomoteur linéaire configurable pour vannes à soupape à 2 et 3 voies. Le signal de commande analogique Y définit la position du servomoteur, tandis que la tension de mesure U indique la position de 0...100%.

Caractéristiques et paramètres principaux

• Force de poussée du moteur : 2500 N ; course : 40 mm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de fonctionnement Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Temps de course du moteur : 35 s / 40 mm ; temps de course réglable : 35...90 s.
• Puissance absorbée en fonctionnement : 11 W ; en position de repos : 1.5 W ; puissance de dimensionnement pour le choix des câbles : 18 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage ; indicateur mécanique de position.
• L’adaptation de la plage de réglage est lancée manuellement ; adaptation automatique lors de la première mise sous tension.
• Configuration des paramètres avec Belimo Assistant 2 ou ZTH EU.
