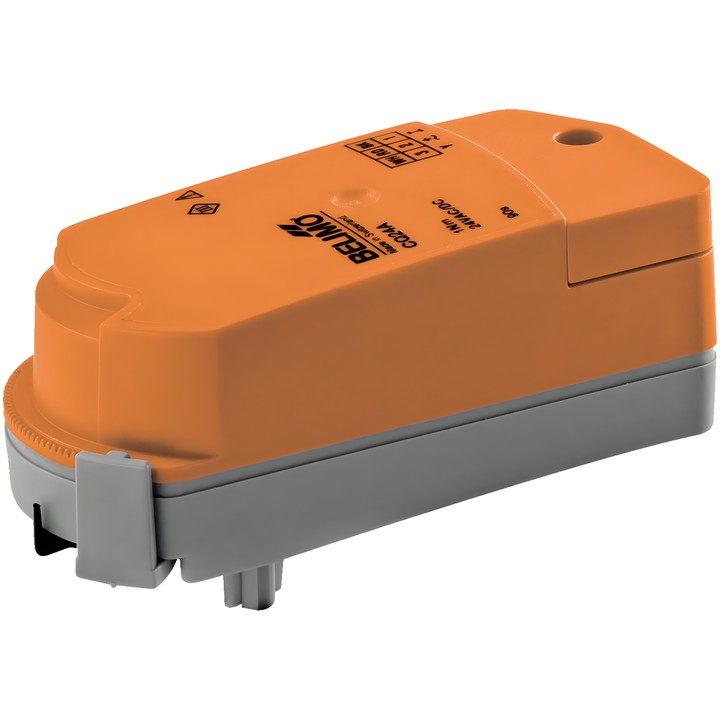

Belimo CQD24A-T - servomoteur rotatif pour vannes de zone

Belimo CQD24A-T – servomoteur pour vannes de zone

Servomoteur rotatif électronique avec montage par encliquetage sur la vanne. L’angle de rotation est réglable afin de définir le débit maximal de la vanne ; les valeurs de réglage du débit figurent dans les fiches techniques des vannes de zone correspondantes.

Caractéristiques et spécifications principales

• Couple du moteur : 1 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de tension nominale : AC 19.2...28.8 V / DC 21.6...28.8 V.
• Commande : Tout ou rien, 3 points.
• Temps de course du moteur : 15 s / 90°.
• Puissance absorbée en fonctionnement : 1 W ; en position de repos : 0.2 W ; pour le dimensionnement des câbles : 1.5 VA.
• Raccordement de l’alimentation et de la commande : bornes 2.5 mm² (câble ø6.3...6.8 mm, 3 conducteurs).
• Montage par encliquetage sans outil ; orientation par rapport à la vanne réglable par incréments de 180°.
• Réglage de l’angle de rotation à l’aide d’un clip par incréments de 2.5° ; indicateur de position.
• Manœuvre manuelle après désaccouplement du servomoteur de la vanne.
• Classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV) ; indice de protection IEC/EN : IP40.

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée de fin de course. L’alimentation doit être assurée par un transformateur d’isolement.
