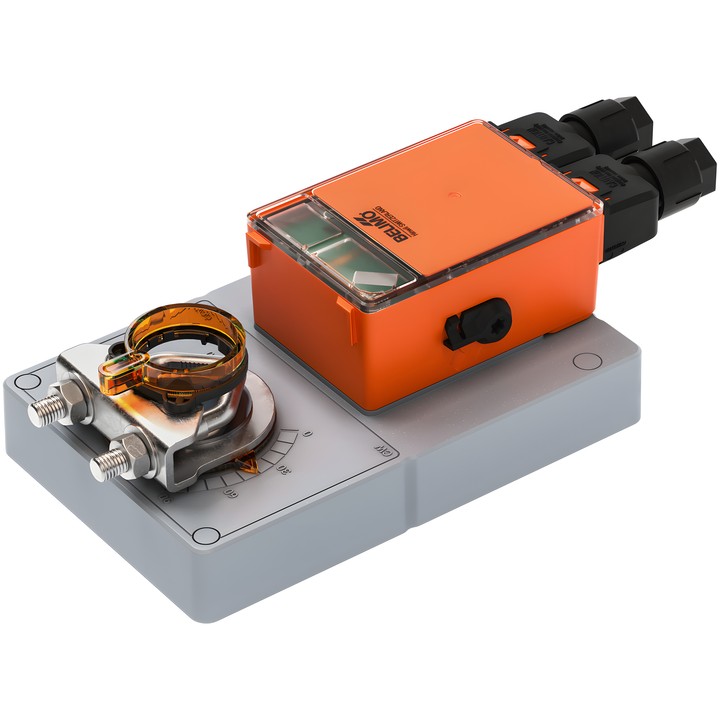

Belimo GM24S.46 – servomoteur de registre

Servomoteur destiné à la régulation des registres dans les installations techniques des bâtiments. Il permet un réglage manuel au moyen d’un levier latéral avec verrouillage et la configuration des paramètres via Belimo Assistant 2, notamment par NFC.

Caractéristiques et paramètres principaux

• Couple moteur : 40 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande : Fermeture/Ouverture.
• Temps de course du moteur : 35 s / 90° ; plage de réglage : 35...150 s.
• Angle de rotation : max. 95° ; limitation électronique des deux côtés à l’aide de Belimo Assistant 2.
• Deux contacts auxiliaires intégrés : 2x SPST (Single Pole, Single Throw).
• Raccordement mécanique : étrier de montage universel réversible pour 12...26.7 mm.
• Raccordement électrique : bornes à ressort déconnectables.
• Réglage manuel : levier latéral avec verrouillage.
• Indication d’état : LED verte ; interface NFC pour la configuration via Belimo Assistant 2.
• Puissance absorbée en fonctionnement : 4 W ; au repos : 0.3 W ; pour le dimensionnement des câbles : 8 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Protective Extra-Low Voltage (PELV).
• Température ambiante : -30...55°C [-22...131°F].
