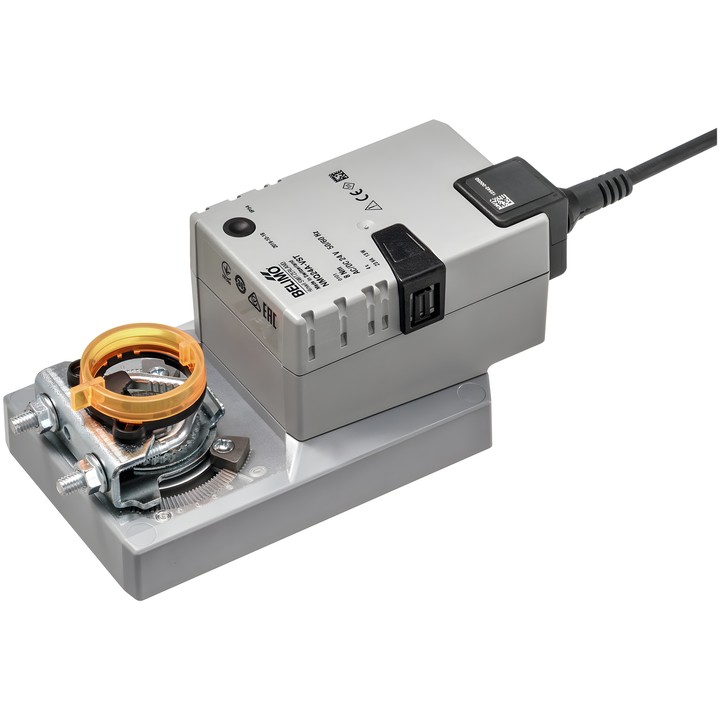

Belimo NMQ24A-VST - servomoteur rotatif pour registres VAV/CAV

Belimo NMQ24A-VST

Servomoteur rotatif VAV-Universal prêt à raccorder pour unités VAV et CAV dans les installations techniques des bâtiments. Selon la fiche technique, il est destiné aux registres d’air d’une surface pouvant atteindre environ 2 m².

Caractéristiques principales et données techniques

• Couple du moteur : 8 Nm ; commande : communication PP.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Puissance consommée en fonctionnement : 13 W ; en position de repos : 2 W ; puissance de dimensionnement pour le choix du câble : 23 VA.
• Temps de course du moteur : 4 s / 90° ; angle de rotation : max. 95°.
• Limiteurs mécaniques réglables de l’angle de rotation des deux côtés et indicateur mécanique de position enfichable.
• Manœuvre manuelle par bouton-poussoir avec possibilité de verrouillage.
• Raccordement mécanique : bride universelle d’arbre 8...26.7 mm.
• Raccordement de l’alimentation et de la commande : câble de 0.5 m avec connecteur VST.
• Indice de protection IEC/EN IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...40°C [-22...104°F].

Une adaptation est nécessaire après la mise en service du système et après chaque modification de l’angle de rotation. Fonctionnement en parallèle : non.
