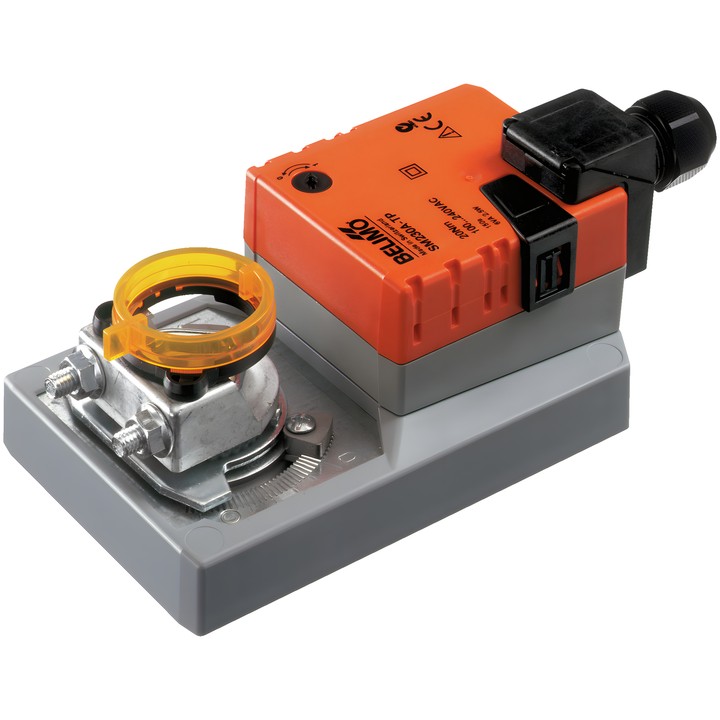

Belimo SM230A-TP zsaluállító motor

Forgó állítómű épületek műszaki rendszereiben lévő zsaluállításhoz. Az adatlap szerint legfeljebb kb. 4 m² felületű légcsappantyúkhoz készült.

Fő jellemzők és paraméterek

• A motor nyomatéka: 20 Nm.
• Névleges feszültség: AC 100...240 V; frekvencia: 50/60 Hz.
• Vezérlés: Zárás/Nyitás, 3-pontos.
• A motor működési ideje: 150 s / 90°; elfordulási szög: max. 95°.
• A mozgásirány kapcsolóval választható: 0 (elfordulás balra) / 1 (elfordulás jobbra).
• Kézi átállítás gombbal, reteszelési lehetőséggel.
• Megfordítható univerzális 10...20 mm-es szerelőbilincs; a mechanikus elfordulási szöghatárolók mindkét oldalon állíthatók.
• Táp- és vezérlőcsatlakozás: 4 mm²-es kapcsok (ø4...10 mm-es, 3 eres kábel).
• Teljesítményfelvétel: 2.5 W működés közben és 0.6 W nyugalmi állapotban; a vezetékek méretezéséhez szükséges teljesítmény: 6 VA.
• IEC/EN védettségi fokozat: IP54; IEC/EN érintésvédelmi osztály: II, megerősített szigetelés.
• Környezeti hőmérséklet: -30...50°C [-22...122°F].
