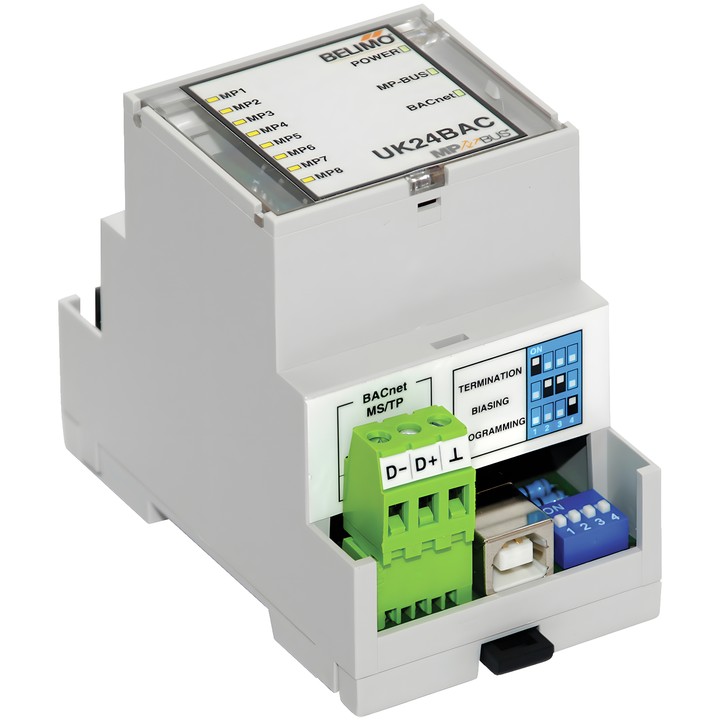

Belimo UK24BAC - MP-Bus–BACnet MS/TP átjáró

Belimo UK24BAC átjáró

Az UK24BAC lehetővé teszi a működtetők digitális vezérlését MP-Buson keresztül, aktuális állapotukat pedig BACnet-objektumokkal teszi elérhetővé. A BACnet MS/TP oldal galvanikusan leválasztott RS-485 interfészt használ.

Főbb jellemzők és műszaki adatok

• MP-Bus – BACnet MS/TP interfész; támogatott működtetők: MP/MPL/MFT(2) és BF-TopLine, max. 8 db.
• Névleges feszültség: AC 24 V, 50/60 Hz / DC 24 V; tápfeszültség-tartomány: AC/DC 21.6…26.4 V.
• Kommunikáció a működtetőkkel: Belimo MP-Bus, Client-Server, 1'200 Bd.
• BACnet MS/TP: repeater nélkül max. 32 csomópont; 9'600, 19'200, 38'400, 76'800 Bd sebességek, DIP-kapcsolókkal beállítva.
• 120 Ω-os lezárás és 510 Ω-os polarizálás, DIP-kapcsolókkal beállítva.
• BACnet MS/TP és MP-Bus csatlakozások: 3 pólusú, dugaszolható csavaros kapcsok; tápellátás: 2 pólusú, dugaszolható csavaros kapcsok.
• Szerelés vezérlőszekrénybe, 35 mm-es sínre; környezeti hőmérséklet: 0…+40 °C.
• Védettségi fokozat: IP20.

Minden MP/MFT(2) működtetőhöz egy érzékelő csatlakoztatható: passzív ellenállásos érzékelő, DC 0…10 V kimenetű aktív érzékelő vagy kapcsolóérintkező. Az MPL működtetőknek nincs érzékelőbemenetük. Az MP-jelkábelek hossza többek között a működtetők számától és típusától, a tápellátás módjától, valamint a vezetékek keresztmetszetétől függ.
