Belimo BF230-C93 - rugó-visszatérítésű működtető tűzvédelmi csappantyúkhoz

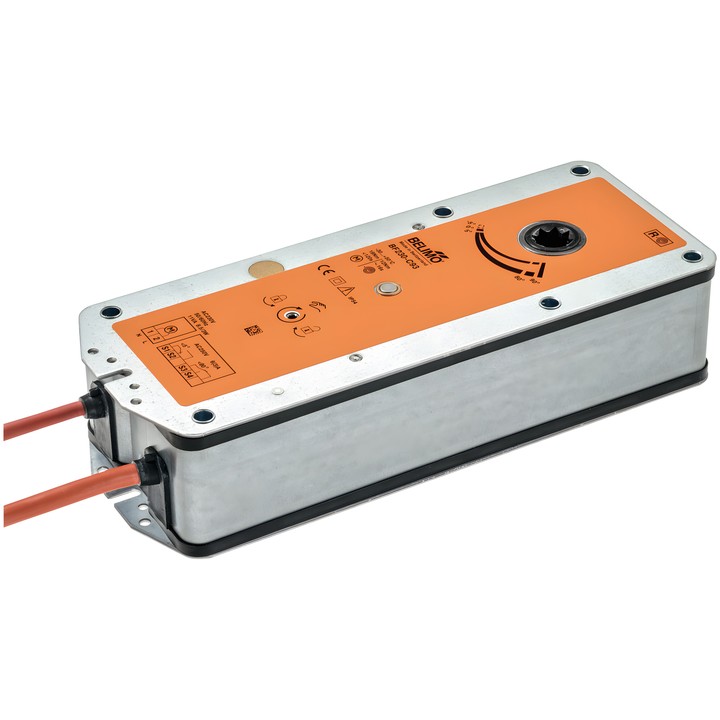

Belimo BF230-C93 működtető

Rugó-visszatérítésű működtető 90°-os tűzvédelmi és füstelvezető csappantyúkhoz, szellőztető- és légkondicionáló rendszerekhez. Tápellátás rákapcsolásakor a rugó megfeszítésével a csappantyút üzemi helyzetbe állítja; a tápellátás megszakításakor a rugó biztonsági helyzetbe állítja a csappantyút.

Fő műszaki adatok

• Motor forgatónyomatéka: 18 Nm; a biztonsági funkció nyomatéka: 12 Nm.
• Névleges feszültség: AC 230 V, 50/60 Hz; feszültségtartomány: AC 198...264 V.
• Vezérlés: Zárás/Nyitás.
• Motor működési ideje: <120 s / 90°; a biztonsági funkció működési ideje: 16 s @ 20°C.
• Teljesítményfelvétel: mozgás közben 8 W, nyugalmi helyzetben 3 W; a kábelek méretezéséhez szükséges teljesítmény: 12.5 VA.
• Segédkapcsolók: 2x SPDT, kapcsolási pontok 5° / 80°.
• Táp- és vezérlőcsatlakozás: kábel 1 m, 2x 0.75 mm² (szilikon); segédkapcsolók csatlakozása: kábel 1 m, 4x 0.75 mm² (szilikon).
• Mechanikai csatlakozás: 12x12 mm-es alakzáró csatlakozás, nem átmenő üreges tengely.
• A motor mozgásiránya L/R szereléssel választható; kézi átállítás helyzetütközővel.
• Védettség: IP54; IEC/EN II. érintésvédelmi osztály, megerősített szigetelés.

A csomag tartalma: kézi hajtókar, jelző, védőburkolat és 12/10 mm-es alakzáró betét. A működtetőt a tűzvédelmi csappantyú gyártója illeszti és szereli fel a csappantyúra.
