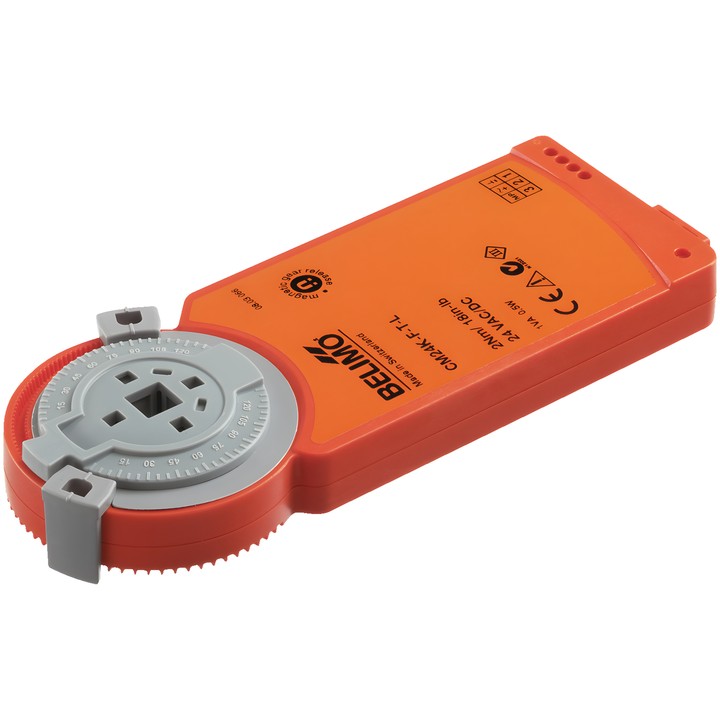

Belimo CM24K-F-T-R.2 - biztonsági funkciós légcsappantyú-működtető

Belimo CM24K-F-T-R.2 működtető

Az SKM230-T-B12 modullal való használatra tervezett légcsappantyú-működtető. A Zárás/Nyitás vezérlés a modulon keresztül történik; a készülék biztonsági funkcióval rendelkezik. Épületek műszaki rendszereiben lévő légcsappantyúk szabályozására szolgál.

Fő jellemzők és műszaki adatok

• Nyomaték: 2 Nm; névleges feszültség: DC 24 V.
• A motor működési ideje: 75 s / 90°; mozgásirány: jobbra forgás (cw).
• Forgásszög: 95°, mindkét oldalon mechanikus ütközőkkel korlátozható.
• Mechanikus csatlakozás: 8x8 mm-es alakzáró kapcsolat.
• Kézi átállítás mágnessel.
• Teljesítményfelvétel mozgás közben: 0.5 W; nyugalmi helyzetben: 0.2 W; a kábelek méretezéséhez szükséges teljesítmény: 1 VA.
• Elektromos csatlakozás: sorkapcsok; IEC/EN IP20 védettségi fokozat; IEC/EN III. érintésvédelmi osztály, Safety Extra-Low Voltage (SELV).
• Környezeti hőmérséklet: -30...50°C [-22...122°F].

A működtető közvetlenül a légcsappantyú tengelyére szerelhető, és a Z-ARCM klipsszel biztosítható elfordulás ellen. A kézi átállításhoz Z-MA mágnes is tartozik hozzá.
