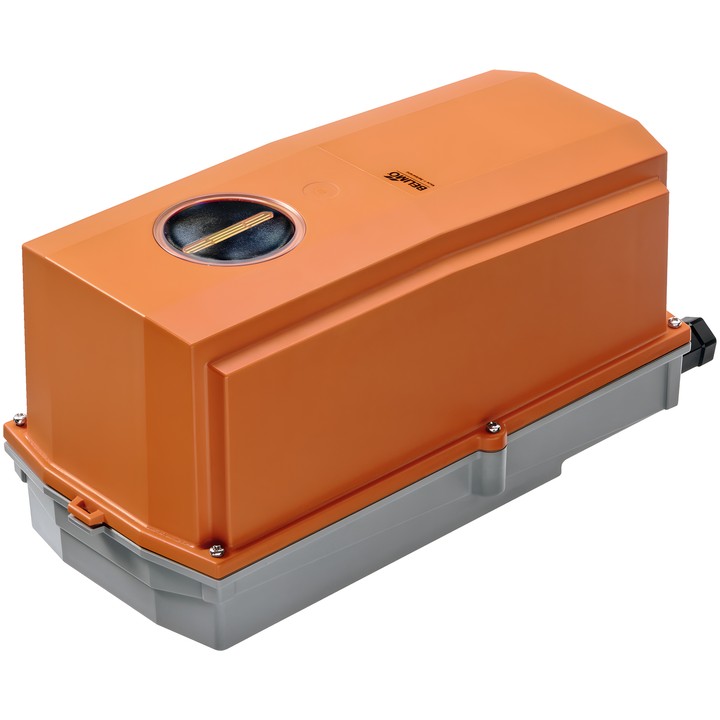

Belimo GRC24G-MF-T-5 - forgatóhajtómű szelepekhez

Belimo GRC24G-MF-T-5

Konfigurálható forgatóhajtómű forgószelepekhez és csappantyúkhoz. A pozíciót az analóg Y vezérlőjel határozza meg, az U feszültség pedig a szelep helyzetének jelzésére szolgál.

Fő jellemzők és műszaki adatok

• Nyomaték: 40 Nm; névleges feszültség: AC/DC 24 V, 50/60 Hz.
• Modulációs vezérlés: 2...10 V; helyzet-visszajelző jel: 2...10 V.
• Elfordulási idő: 35 s / 90°; állítható működési idő: 35...150 s.
• Teljesítményfelvétel működés közben: 8 W; nyugalmi állapotban: 2.5 W; a kábelek méretezéséhez: 11 VA.
• Táp- és vezérlőcsatlakozás: 4 mm² kapcsok (kábel ø4...10 mm, 4 eres).
• Karimás csatlakozás: F05; IEC/EN védettség: IP66/67; NEMA 4X.
• IEC/EN érintésvédelmi osztály: III, Safety Extra-Low Voltage (SELV).
• Kézi átállítás nyomógombbal, reteszelési lehetőséggel; helyzetjelző.
• Állítható elfordulási szög mechanikus ütközőkkel; alapbeállítás: 0...90°.
• Paraméterek konfigurálása Belimo Assistant 2 vagy ZTH EU segítségével.

A hajtómű helyhez kötött fűtési, szellőztetési és légkondicionáló rendszerekhez készült. Az adatlap szerint különösen alkalmas kültéri alkalmazásra.
